专利号: 2024229219957
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-11-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

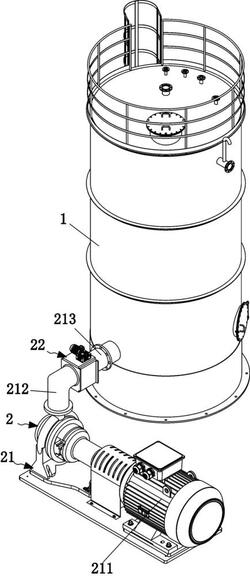

1.一种污水塔的进水口防堵结构,包括污水处理塔(1),其特征在于:所述污水处理塔(1)的一侧设置有进水组件(2),所述进水组件(2)包括输送组件(21)和粉碎组件(22),所述进水组件(2)用于输送污水,所述粉碎组件(22)包括粉碎箱(221)、安装箱(222)、伺服电机(223)、减速机(224)、齿轮(225)、主轴(226)、刀片(227)和固定刀(228),所述伺服电机(223)、减速机(224)和齿轮(225)用于对主轴(226)提供动力,所述主轴(226)、刀片(227)和固定刀(228)用于粉碎固体杂质,所述主轴(226)、刀片(227)和固定刀(228)安装于粉碎箱(221)的内腔,所述安装箱(222)固定于粉碎箱(221)的顶部,所述齿轮(225)的数量为两个,且均安装于安装箱(222)的内腔,两个所述安装箱(222)啮合,所述伺服电机(223)和减速机(224)均固定于安装箱(222)的顶部。

2.如权利要求1所述污水塔的进水口防堵结构,其特征在于:所述伺服电机(223)的输出轴与减速机(224)的输入轴传动连接,所述减速机(224)的输出轴贯穿至安装箱(222)的内腔并与一侧所述齿轮(225)传动连接。

3.如权利要求1所述污水塔的进水口防堵结构,其特征在于:所述固定刀(228)安装于粉碎箱(221)内腔的两侧,所述主轴(226)的数量为两个,所述主轴(226)的一端贯穿至安装箱(222)的内腔并与齿轮(225)固定连接,所述刀片(227)固定于主轴(226)的表面。

4.如权利要求1所述污水塔的进水口防堵结构,其特征在于:所述输送组件(21)包括输送泵(211)、输送管(212)、连通管(213)、进水管(214)、布水器(215)和支架(216),所述进水管(214)、布水器(215)和支架(216)均安装于污水处理塔(1)内腔的下端。

5.如权利要求4所述污水塔的进水口防堵结构,其特征在于:所述支架(216)与污水处理塔(1)的内壁固定连接,所述布水器(215)安装于支架(216)的表面,所述布水器(215)的一端与进水管(214)的内腔连通。

6.如权利要求4所述污水塔的进水口防堵结构,其特征在于:所述输送管(212)的一端与输送泵(211)的输出端连通,所述输送管(212)的另一端与粉碎箱(221)的内腔连通,所述连通管(213)的一端与粉碎箱(221)的内腔连通,所述连通管(213)的另一端与进水管(214)连通。
