专利号: 2024229069451
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

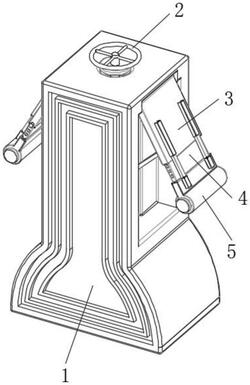

1.一种市政建设用路障,包括路障主体(1),其特征在于:所述路障主体(1)的内部设置有调节组件(2),所述路障主体(1)的一侧铰接有展示架(3),所述展示架(3)的内部设置有伸缩组件(4),所述伸缩组件(4)的一端固定连接有警示灯(5);

所述调节组件(2)包括调节盘(201),所述调节盘(201)的底部固定连接有螺杆(202),所述螺杆(202)的外壁螺纹连接有螺纹套筒(203),所述螺纹套筒(203)的外壁铰接有活动杆(204)。

2.根据权利要求1所述的一种市政建设用路障,其特征在于:所述调节盘(201)通过螺杆(202)与螺纹套筒(203)构成螺纹结构,且螺杆(202)的外径尺寸与螺纹套筒(203)的内径尺寸相匹配,且螺杆(202)的一端贯穿螺纹套筒(203)进行连接。

3.根据权利要求1所述的一种市政建设用路障,其特征在于:所述螺纹套筒(203)上的活动杆(204)数量为两个,且两个活动杆(204)以螺纹套筒(203)的中垂线为对称轴对称设置。

4.根据权利要求1所述的一种市政建设用路障,其特征在于:所述螺纹套筒(203)通过活动杆(204)与展示架(3)构成活动结构,且活动杆(204)设置在螺纹套筒(203)与展示架(3)之间。

5.根据权利要求1所述的一种市政建设用路障,其特征在于:所述伸缩组件(4)包括安装壳(401),所述安装壳(401)的内部滑动连接有伸缩杆(402),所述展示架(3)的内部开设有限位槽(403),所述限位槽(403)的内部固定连接有电动推杆(404),所述展示架(3)的一侧设置有固定螺栓(405),所述电动推杆(404)的一端固定连接有限位板(406),所述限位板(406)的内部开设有固定槽(407),所述展示架(3)通过固定螺栓(405)与限位板(406)构成固定结构,且固定螺栓(405)的一端贯穿展示架(3)紧固在限位板(406)一侧的固定槽(407)里面紧固安装。

6.根据权利要求5所述的一种市政建设用路障,其特征在于:所述展示架(3)通过安装壳(401)与伸缩杆(402)构成伸缩结构,且安装壳(401)的内径尺寸与伸缩杆(402)外径尺寸相匹配,且伸缩杆(402)的一端伸入进安装壳(401)内进行连接。

7.根据权利要求5所述的一种市政建设用路障,其特征在于:所述展示架(3)通过限位槽(403)与限位板(406)构成滑动结构,且限位槽(403)的内径尺寸与限位板(406)的外径尺寸相匹配,且限位板(406)的外壁与限位槽(403)的内壁相贴合设置。
