专利号: 2024228670215
申请人: 瑞安市红升针织股份有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

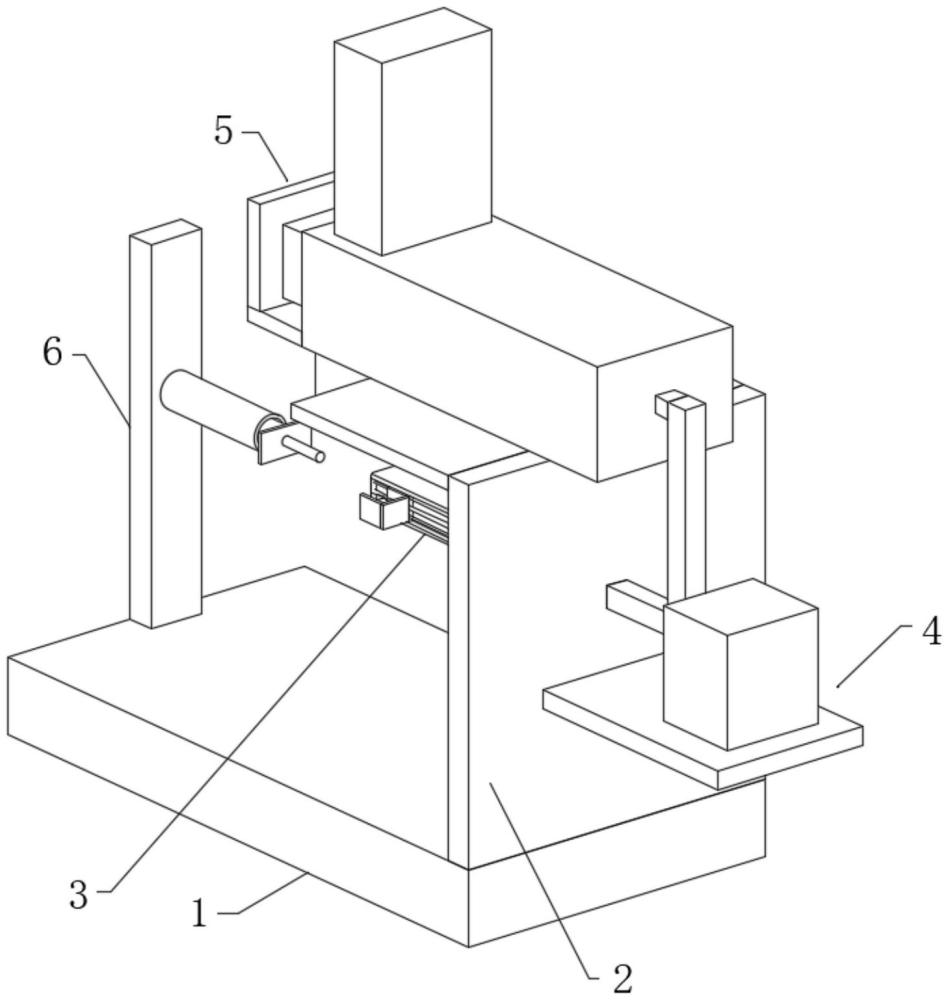

1.一种翻袜机的袜口夹持机构,其特征在于,包括:底板(1),所述底板(1)上端一侧固定连接有侧板(2),所述侧板(2)上一侧设置有穿袜组件(3),所述侧板(2)另一侧设置有鼓风组件(4),所述侧板(2)上端设置有抽风组件(5),所述底板(1)上端另一侧设置有辅助组件(6);

所述穿袜组件(3)包括有和所述侧板(2)靠近所述辅助组件(6)一侧上端中间连通的穿袜管(7);

所述穿袜管(7)的前后两侧分别开设有安装槽(8),两个所述安装槽(8)内部分别安装有丝杆滑台(9),两个所述丝杆滑台(9)的两个滑块相互远离的一侧分别固定连接有L型固定板(10),两个所述L型固定板(10)靠近两个所述丝杆滑台(9)的两个滑块一侧分别固定连接有第一电动伸缩杆(11),两个所述第一电动伸缩杆(11)的伸缩端分别固定连接有夹持板(12),两个所述夹持板(12)相互靠近的一侧分别固定连接有防滑垫。

2.如权利要求1所述的一种翻袜机的袜口夹持机构,其特征在于,所述鼓风组件(4)包括有所述穿袜管(7)穿过所述侧板(2)连通的第一管道(15);

所述第一管道(15)的一侧连通有第一连接管(16);

所述侧板(2)靠近所述第一连接管(16)的一侧下端固定连接有第一固定架(13),所述第一固定架(13)上安装有鼓风机(14)。

3.如权利要求2所述的一种翻袜机的袜口夹持机构,其特征在于,所述鼓风组件(4)还包括有所述鼓风机(14)的出风端和所述第一连接管(16)相连通,所述第一连接管(16)上安装有第一电磁阀(31)。

4.如权利要求2所述的一种翻袜机的袜口夹持机构,其特征在于,所述抽风组件(5)包括有和所述第一管道(15)上端连通的第二连接管(17),所述侧板(2)的上端固定连接有支撑板,所述支撑板上端安装有抽袜盒(18),所述第二连接管(17)的延长端和所述抽袜盒(18)一侧相连通,所述第二连接管(17)上安装有第二电磁阀(30)。

5.如权利要求4所述的一种翻袜机的袜口夹持机构,其特征在于,所述抽风组件(5)还包括有和所述抽袜盒(18)另一侧固定连接的第二固定架(19),所述第二固定架(19)上安装有抽风机(20),所述抽风机(20)的抽风端和所述抽袜盒(18)相连通。

6.如权利要求5所述的一种翻袜机的袜口夹持机构,其特征在于,所述抽风组件(5)还包括有和所述抽袜盒(18)的上端靠近所述抽风机(20)一侧固定连接的电动推杆(21),所述电动推杆(21)的伸缩端通过小孔穿入所述抽袜盒(18)内部固定连接有压板(22)。

7.如权利要求6所述的一种翻袜机的袜口夹持机构,其特征在于,所述抽风组件(5)还包括有和所述抽袜盒(18)靠近所述抽风机(20)一侧下端可拆卸固定连接的收集盒(23),所述抽袜盒(18)靠近所述收集盒(23)一侧底部开设有漏口,所述抽袜盒(18)和所述收集盒(23)通过所述漏口相连通,所述漏口的一侧固定连接有转轴(25),所述转轴(25)上转动连接有挡板(24),所述挡板(24)和所述转轴(25)安装有扭力弹簧。

8.如权利要求1所述的一种翻袜机的袜口夹持机构,其特征在于,所述辅助组件(6)包括有和所述底板(1)的上端一侧中间固定连接的竖杆(26),所述竖杆(26)靠近所述穿袜组件(3)的一侧固定连接有第二电动伸缩杆(27),所述第二电动伸缩杆(27)的伸缩端固定连接有安装座(28),所述安装座(28)的另一侧固定连接有戳杆(29)。
