专利号: 2024228461084
申请人: 江苏汇荣达生物工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

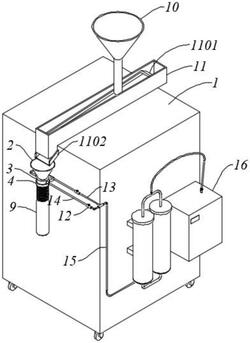

1.一种食品打包设备,包括有柜体和制氮机,所述制氮机安装在柜体上,能够提供打包过程中所需的保护氮气,其特征在于:所述柜体上固定安装有限位环,所述限位环的内部固定安装有支撑柱,所述支撑柱的上端面上固定安装有第一圆斗,所述支撑柱的下端安装有圆管,所述圆管的外部套接有打包袋;

所述支撑柱的两侧安装有第一供气管和第二供气管,所述制氮机的输出端固定安装有输气管,所述第一供气管和第二供气管的一端均与输气管的一端相连接;

所述支撑柱的底部固定安装有凸柱,所述凸柱的底部固定安装有第一连接管和第二连接管,所述第一连接管的一端与第一供气管相连通,所述第二连接管的一端与第二供气管相连通;

所述第一连接管和第二连接管的下端固定安装有供气环,所述供气环的外侧壁与圆管的内壁紧贴,所述供气环上分别开设有能够向上吹气缓冲的供气孔和能够向圆管内部吹气的供气孔。

2.根据权利要求1所述的一种食品打包设备,其特征在于,多组所述供气孔开口倾斜角度不同。

3.根据权利要求1所述的一种食品打包设备,其特征在于,所述第一供气管依次穿过支撑柱和凸柱与第一连接管相连通,所述第二供气管依次穿过支撑柱和凸柱与第二连接管相连通,所述第一供气管和第二供气管上均固定安装有水阀。

4.根据权利要求1所述的一种食品打包设备,其特征在于,所述打包袋固定在支撑柱的底部,所述打包袋套接在圆管的外部。

5.根据权利要求1所述的一种食品打包设备,其特征在于,所述供气环包括第一供气环和第二供气环,所述第一供气环和第二供气环内部均为中空设计,能够向上吹气的供气孔位于第一供气环上,能够向圆管内部吹气的供气孔位于第二供气环上;

所述第一连接管与第一供气环相连通,所述第二连接管与第二供气环相连通,所述第一供气环和第二供气环之间设置有分隔板,所述第一供气环和第二供气环通过分隔板相隔开。

6.根据权利要求5所述的一种食品打包设备,其特征在于,所述分隔板的外侧壁上开设有圆形槽,所述圆形槽上安装有与其相匹配的除渍环,所述除渍环与圆管的内壁紧贴。

7.根据权利要求1所述的一种食品打包设备,其特征在于,所述凸柱与圆管过盈配合。

8.根据权利要求1所述的一种食品打包设备,其特征在于,所述柜体的顶端固定安装有长槽,所述长槽呈“L”形设计。

9.根据权利要求8所述的一种食品打包设备,其特征在于,所述长槽的内部固定安装有斜板,所述长槽靠近第一圆斗的一端固定连接有调节铲。

10.根据权利要求8所述的一种食品打包设备,其特征在于,所述长槽的上方固定安装有第二圆斗。
