专利号: 2024228052129
申请人: 临泉县道千逢文化发展有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

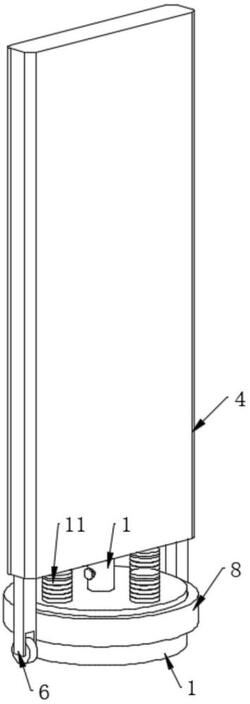

1.一种便于调节角度的广告标识牌,其特征在于:包括底座(1);所述底座(1)内开设有定位槽,所述定位槽的内底壁转动连接有传动杆(2),所述传动杆(2)的顶端贯穿底座(1)并与外界连通,所述传动杆(2)的顶部开设有定位槽,所述定位槽内滑动连接有定位杆(3),所述定位杆(3)的顶端延伸出定位槽并固定连接有标识牌本体(4);

所述底座(1)上设置有调节机构(5),所述调节机构(5)包括滑动连接在定位槽内的内齿轮(51),所述内齿轮(51)的底部通过弹簧(52)与定位槽的内底壁弹性连接,所述传动杆(2)位于定位槽内的外壁上固定连接有第一齿轮(53),所述第一齿轮(53)与内齿轮(51)啮合连接,所述底座(1)外壁的一侧开设有与定位槽相连通的通槽(54),所述内齿轮(51)外壁的一侧固定连接有传动块(55),所述传动块(55)的一端延伸出通槽(54)。

2.根据权利要求1所述的一种便于调节角度的广告标识牌,其特征在于:所述标识牌本体(4)的底部固定连接有支撑板(6),所述支撑板(6)的底部开设有支撑槽,所述支撑槽的内侧壁通过转轴转动连接有滚轮。

3.根据权利要求2所述的一种便于调节角度的广告标识牌,其特征在于:所述传动杆(2)外壁的一侧开设有第一螺纹孔,所述第一螺纹孔内螺纹连接有第一丝杆(7),所述第一丝杆(7)的一端延伸出第一螺纹孔并插设至定位杆(3)一侧面开设的卡槽内,所述第一丝杆(7)的另一端延伸出第一螺纹孔。

4.根据权利要求3所述的一种便于调节角度的广告标识牌,其特征在于:所述底座(1)的外壁滑动连接有按压环(8),所述传动块(55)位于外界的一端与按压环(8)固定连接。

5.根据权利要求4所述的一种便于调节角度的广告标识牌,其特征在于:所述第一丝杆(7)位于外界的一端固定连接有旋钮(9),所述旋钮(9)的外壁设置有防滑纹。

6.根据权利要求5所述的一种便于调节角度的广告标识牌,其特征在于:所述底座(1)的顶部固定连接有限位杆(10),所述限位杆(10)的外壁滑动连接有配重块(11),所述限位杆(10)的顶部开设有第二螺纹孔,所述第二螺纹孔内螺纹连接有第二丝杆,所述第二丝杆的顶端延伸出第二螺纹孔并固定连接有压制块。

7.根据权利要求6所述的一种便于调节角度的广告标识牌,其特征在于:所述底座(1)的底部设置有防滑凸起,所述按压环(8)的内侧壁设置有密封垫。
