专利号: 202422765493X
申请人: 中山市固耐特金属制品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

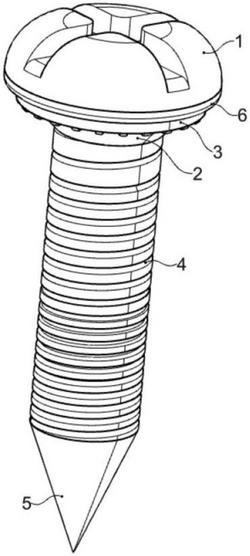

1.一种多层自定位高稳定性自攻螺丝,包括螺丝本体(1)、定位组件(2)、辅助组件(3)、非等距螺距结构(4)、锥形导向部(5)、缓冲垫片(6)和双层防滑垫(7);所述螺丝本体(1)设有非等距螺距结构(4),其中中段和末端的螺距逐渐减小;所述螺丝本体的前端设有锥形导向部(5),定位组件(2)设于螺丝本体末端,采用多层耐磨合金构成的锁紧结构,逐层增加锁紧效果;辅助组件(3)包括弹性卡紧装置(301),位于螺丝本体的末端;所述缓冲垫片(6)设于螺丝本体与目标材料接触面之间;所述双层防滑垫(7)位于辅助组件(3)与缓冲垫片(6)之间,以增加整体固定稳定性。

2.根据权利要求1所述的自攻螺丝,其特征在于:所述非等距螺距结构(4)在螺丝本体的中段与末端螺距减小的变化比率为2:1,以增强嵌入后螺丝的锁紧效果。

3.根据权利要求1所述的自攻螺丝,其特征在于:所述定位组件(2)设有三层锁紧结构,每层锁紧结构由不同厚度的耐磨合金组成,以提高抗震动性能。

4.根据权利要求1所述的自攻螺丝,其特征在于:所述弹性卡紧装置(301)为不锈钢材质,表面设有防滑纹理,卡紧位置设有内凹槽与目标材料的边缘紧密接触。

5.根据权利要求1所述的自攻螺丝,其特征在于:所述缓冲垫片(6)为硅胶材质,厚度为

0.5毫米,用于吸收螺丝旋入时的冲击力。

6.根据权利要求1所述的自攻螺丝,其特征在于:所述锥形导向部(5)的尖端角度为30度,以保证螺丝在目标材料中逐步嵌入并实现平稳导向。

7.根据权利要求1所述的自攻螺丝,其特征在于:所述螺丝本体(1)的直径范围为3至5毫米,长度为20至50毫米,适用于金属及木材的高强度连接。

8.根据权利要求1所述的自攻螺丝,其特征在于:所述定位组件(2)与辅助组件(3)通过焊接方式固定在螺丝本体(1)上。

9.根据权利要求1所述的自攻螺丝,其特征在于:所述双层防滑垫(7)采用橡胶与聚氨酯复合材料,具有不同硬度层,增强整体防滑效果并增加摩擦力。
