专利号: 2024227516605
申请人: 湖南苗匠农业科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

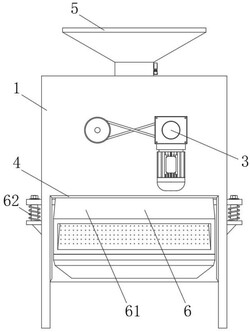

1.一种肥料造粒机,包括造粒箱(1)、造粒辊组(2)、动力装置(3)、开口(4)和进料斗(5),所述造粒箱(1)内部上端转动安装有造粒辊组(2),所述造粒箱(1)前部上端安装有动力装置(3),造粒辊组(2)由动力装置(3)驱使转动,所述造粒箱(1)前部下端开设有开口(4),所述造粒箱(1)顶面中部安装有进料斗(5);

其特征在于:还包括筛选装置(6)和均匀分料装置(7),所述造粒辊组(2)下方设置有筛选装置(6),所述筛选装置(6)包括筛选箱(61)、弹簧支座(62)、入料口(63)、精料出口(64)、尾料出口(65)、筛板(66)和振动电机(67),所述筛选箱(61)设置于造粒箱(1)内侧中部,并且筛选箱(61)位于造粒辊组(2)下方,所述筛选箱(61)左右两侧安装有弹簧支座(62),并且筛选箱(61)通过弹簧支座(62)与造粒箱(1)侧壁建立弹性支撑,所述筛选箱(61)顶部设有入料口(63),并且入料口(63)正对于造粒辊组(2),所述筛选箱(61)前部设置有精料出口(64),并且精料出口(64)穿过开口(4)延伸出造粒箱(1)内侧,所述筛选箱(61)底部设置有尾料出口(65),所述筛选箱(61)内侧中部斜置安装有筛板(66),筛板(66)分隔于精料出口(64)和尾料出口(65)之间,所述筛板(66)底部两侧边沿对称安装有振动电机(67),所述进料斗(5)内部设置有均匀分料装置(7)。

2.根据权利要求1所述一种肥料造粒机,其特征在于:所述筛选箱(61)与造粒箱(1)内壁预留有不小于5cm的间距。

3.根据权利要求1所述一种肥料造粒机,其特征在于:所述筛板(66)长度不小于40cm。

4.根据权利要求1所述一种肥料造粒机,其特征在于:所述均匀分料装置(7)包括扫板(71)、齿轮(72)、齿条(73)、伺服电机(74)、驱动轮(75)和传动杆(76),所述进料斗(5)内侧底部出口等距转动安装有不少于2个扫板(71),所述进料斗(5)右侧壁转动连接有齿轮(72),并且齿轮(72)与扫板(71)的轴体相连接,使扫板(71)随齿轮(72)同步转动,所述进料斗(5)右侧壁采用导轨水平滑动安装有齿条(73),齿条(73)位于齿轮(72)下方并与其相互啮合,所述进料斗(5)后部安装有伺服电机(74),所述伺服电机(74)右部输出端连接有驱动轮(75),所述驱动轮(75)边沿位置转动连接有传动杆(76),传动杆(76)另一端与齿条(73)进行转动连接。

5.根据权利要求4所述一种肥料造粒机,其特征在于:所述扫板(71)的往复摆动幅度不小于60度。

6.根据权利要求4所述一种肥料造粒机,其特征在于:所述伺服电机(74)转速不超过

6r/min。
