专利号: 2024227401688
申请人: 广州客百生物科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

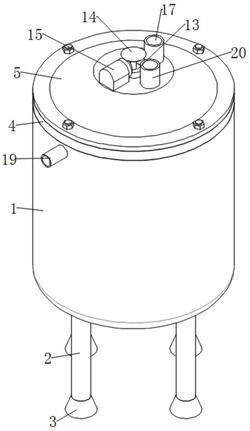

1.一种生物制药用发酵罐,包括罐体(1),其特征在于:所述罐体(1)的顶部设有顶盖(5),所述顶盖(5)的底部且靠近中心处贯穿并轴承转动连接有转柱(6),所述转柱(6)的底部贯穿并轴承转动连接有转杆(7),所述转柱(6)的底部固定连接有方形环板(8),所述方形环板(8)的两端均固定连接有斜弧板(9),所述转杆(7)的表面套设并固定连接有输送绞龙(10),所述转杆(7)的底部贯穿方形环板(8)底部中心处并与其轴承转动连接,所述罐体(1)的内壁内部安装有加热环板(12),所述转柱(6)和转杆(7)的顶部分别固定连接有第一锥型齿轮(13)和第二锥型齿轮(14),所述第一锥型齿轮(13)和第二锥型齿轮(14)之间啮合连接有第三锥型齿轮(16),所述顶盖(5)的顶部固定连接有驱动电机(15),所述驱动电机(15)的输出端与第三锥型齿轮(16)固定连接,所述罐体(1)的表面套设并固定连接有保温罩(18)。

2.根据权利要求1所述的一种生物制药用发酵罐,其特征在于:所述罐体(1)的底部且靠近边缘等间距固定连接有支撑腿(2),所述支撑腿(2)的底部均固定连接有梯形块(3)。

3.根据权利要求1所述的一种生物制药用发酵罐,其特征在于:所述罐体(1)的表面且靠近顶部套设并固定连接有环型板(4),所述环型板(4)与顶盖(5)之间螺栓安装固定。

4.根据权利要求1所述的一种生物制药用发酵罐,其特征在于:所述转杆(7)的底部轴承转动连接有固定板(11),所述固定板(11)的两端均与罐体(1)内壁固定连接。

5.根据权利要求1所述的一种生物制药用发酵罐,其特征在于:所述罐体(1)和保温罩(18)的表面贯穿并固定连接有进气管(19),所述顶盖(5)的顶部固并连通有排气管(20)。

6.根据权利要求1所述的一种生物制药用发酵罐,其特征在于:所述顶盖(5)的顶部固定并连通有进料管(17),所述罐体(1)的底部固定并连通有出料管(21)。
