专利号: 2024227287748
申请人: 罗超
专利类型:实用新型
专利状态:已下证
更新日期:2026-01-15
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

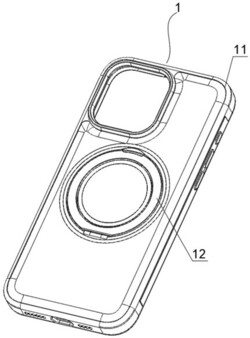

1.一种带指环支架的手机壳,其特征在于,包括:手机壳主体,所述手机壳主体包括有容纳手机的壳体以及转动连接在所述壳体上的指环扣组件和阻尼机构,所述指环扣组件用于对手机壳体的支撑和拿握,所述阻尼机构用于指环扣组件转动时产生阻尼效果。

2.根据权利要求1所述的一种带指环支架的手机壳,其特征在于,所述指环扣组件包括有基座以及嵌设在所述基座上的指环件,所述指环件通过转轴或合页与基座转动连接。

3.根据权利要求2所述的一种带指环支架的手机壳,其特征在于,所述基座的边缘向外凸出形成环形转台。

4.根据权利要求1所述的一种带指环支架的手机壳,其特征在于,所述壳体包括有基板以及开设在基板上且贯穿所述基板的圆形轴槽,所述指环扣组件上的基座位于该圆形轴槽中。

5.根据权利要求3所述的一种带指环支架的手机壳,其特征在于,所述阻尼机构包括有环设在所述环形转台上的齿纹以及设置在圆形轴槽的内壁且与所述齿纹相啮合的弧面齿纹台,通过设置齿纹和弧面齿纹台使得指环扣组件转动时具有一定的阻尼效果。

6.根据权利要求2所述的一种带指环支架的手机壳,其特征在于,所述基座的直径大于圆形轴槽的开口直径。

7.根据权利要求5所述的一种带指环支架的手机壳,其特征在于,所述弧面齿纹台至少设置为一个,所述弧面齿纹台与齿纹相对应设置。

8.根据权利要求2所述的一种带指环支架的手机壳,其特征在于,所述指环扣组件还包括有嵌设在所述指环件上的磁吸体。

9.根据权利要求8所述的一种带指环支架的手机壳,其特征在于,所述磁吸体为闭合环形结构体或非闭合的环形结构体。

10.根据权利要求2所述的一种带指环支架的手机壳,其特征在于,所述基座上开设有一定深度的环形腔,所述指环件折叠收纳时位于该环形腔中,所述环形腔的侧壁上开设有扣槽。
