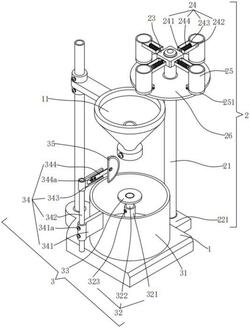

1.一种连续型粉体物料流态化动态流量计量装置,包括粉体流变仪本体(1),所述粉体流变仪本体(1)中配置有漏斗(11),其特征在于,所述粉体流变仪本体(1)上设置有连续进料组件(2),所述连续进料组件(2)用于将粉体物料连续投向所述漏斗(11)中,以缩短计量时间;
所述连续进料组件(2)包括支撑杆(21)、连接件(22)、储存筒(25)和环形板(26);
所述支撑杆(21)通过所述连接件(22)和所述粉体流变仪本体(1)连接,所述支撑杆(21)的顶端转动连接有固定块(23),所述固定块(23)的外周上设置有抽拉件(24),所述储存筒(25)通过所述抽拉件(24)和所述固定块(23)连接,所述储存筒(25)的底端铰接有底盖(251),所述环形板(26)的中心孔和所述支撑杆(21)连接,所述环形板(26)和所述底盖(251)的底端相抵。
2.根据权利要求1所述的一种连续型粉体物料流态化动态流量计量装置,其特征在于,所述抽拉件(24)包括连接杆(241)、U型架(242)、挡板(243)和弹性件(244);
所述连接杆(241)沿着所述固定块(23)均匀分布,所述U型架(242)插接在所述连接杆(241)的外周上,所述U型架(242)的开口端和所述储存筒(25)固定连接,所述挡板(243)和所述连接杆(241)远离所述固定块(23)的一端固定连接,所述弹性件(244)套接在所述连接杆(241)的外周上,所述弹性件(244)位于所述挡板(243)和所述U型架(242)之间。
3.根据权利要求1所述的一种连续型粉体物料流态化动态流量计量装置,其特征在于,所述粉体流变仪本体(1)上安装有测量组件(3),所述测量组件(3)用于测量粉体物料的锥度以及休止角;
所述测量组件(3)包括收集筒(31)、支撑件(32)、储料板(33)、调节架(34)和量角器(35);
所述收集筒(31)位于所述漏斗(11)的正下方,所述储料板(33)通过所述支撑件(32)和所述收集筒(31)连接,所述储料板(33)用于堆放下落的粉体物料,所述调节架(34)安装在所述收集筒(31)的外周上,所述量角器(35)通过销轴和所述调节架(34)铰接。
4.根据权利要求3所述的一种连续型粉体物料流态化动态流量计量装置,其特征在于,所述调节架(34)包括置物架(341)、竖杆(342)、槽板(343)和横板(344);
所述置物架(341)和所述收集筒(31)固定连接,所述竖杆(342)插接在所述置物架(341)的限位孔中,所述置物架(341)中配置有第一螺栓(341a),所述置物架(341)通过所述第一螺栓(341a)和所述竖杆(342)连接,所述槽板(343)固定连接在所述竖杆(342)的顶端,所述横板(344)位于所述槽板(343)的滑槽中,所述横板(344)远离所述槽板(343)的一端和所述量角器(35)铰接。
5.根据权利要求4所述的一种连续型粉体物料流态化动态流量计量装置,其特征在于,所述横板(344)中配置有第二螺栓(344a),所述横板(344)通过所述第二螺栓(344a)和所述槽板(343)连接。
6.根据权利要求3所述的一种连续型粉体物料流态化动态流量计量装置,其特征在于,所述支撑件(32)包括圆筒(321)、滑杆(322)和顶销(323);
所述圆筒(321)的底端和所述收集筒(31)固定连接,所述滑杆(322)插接在所述圆筒(321)的通孔中,所述滑杆(322)的顶端和所述储料板(33)固定连接,所述滑杆(322)通过所述顶销(323)和所述圆筒(321)连接。
7.根据权利要求6所述的一种连续型粉体物料流态化动态流量计量装置,其特征在于,所述滑杆(322)上均匀分布有卡槽,卡槽和所述顶销(323)相适配。
8.根据权利要求1所述的一种连续型粉体物料流态化动态流量计量装置,其特征在于,所述连接件(22)包括条形板(221)和定位销(222);
所述条形板(221)和所述支撑杆(21)固定连接,所述条形板(221)通过所述定位销(222)和所述粉体流变仪本体(1)连接。
9.根据权利要求2所述的一种连续型粉体物料流态化动态流量计量装置,其特征在于,所述连接杆(241)加工呈棱形,在所述U型架(242)中加工有和所述连接杆(241)相适配的棱形孔。
10.根据权利要求2所述的一种连续型粉体物料流态化动态流量计量装置,其特征在于,所述弹性件(244)为压缩弹簧。
