专利号: 2024226493343
申请人: 张家港市昂立门业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

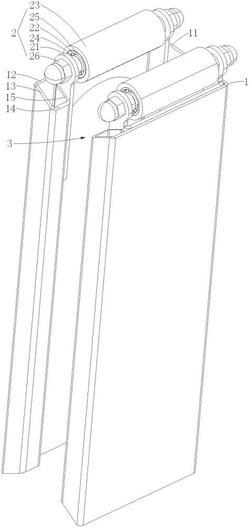

1.一种卷帘门滚动摩擦轨道,具有两个轨道单元,两个所述轨道单元用于分别支撑卷帘门的相对两侧边缘并限位卷帘门的运动范围,其特征在于,所述轨道单元包括:滑轨,包括底板、自所述底板的两长边依次向内折弯延伸形成的侧板、顶板、连板和安装板,两个所述侧板之间形成有滑槽;

导向机构,设置在所述滑轨于长度方向的一端,用于与所述卷帘门滚动接触并导向所述卷帘门进入所述滑槽的角度,所述导向机构包括两个相对间隔布置的导向单元,两个所述导向单元配合形成一导向位;

所述导向单元包括支撑板和设置在所述支撑板上的滚动组件,所述滚动组件包括穿设在所述支撑板上的丝杆、通过两个轴承转动套设在所述丝杆上的滚轮、套设在所述丝杆上并位于所述滚轮两端的轴套和设置在所述丝杆两端用于将丝杆固定在支撑板上的固定端帽,两个所述轴承于轴向嵌设在所述滚轮的两端,所述轴套用于限制所述丝杆与所述滚轮于轴向上的相对位置;

所述滚轮的轴线沿滑槽的深度方向延伸,且于所述滑轨的长度方向上,所述滚轮位于所述滑槽的外侧;

两个所述支撑板相互平行,或者自靠近所述滑轨朝远离所述滑轨,两个所述支撑板间的距离逐渐增加。

2.如权利要求1所述的卷帘门滚动摩擦轨道,其特征在于,所述导向机构采用钢性金属制成。

3.如权利要求1所述的卷帘门滚动摩擦轨道,其特征在于,所述滚轮的直径不大于

25mm。

4.如权利要求1所述的卷帘门滚动摩擦轨道,其特征在于,所述滚动组件的数量为至少两个,至少两个所述滚动组件沿所述滑轨的长度方向间隔布置在所述支撑板上。

5.如权利要求1所述的卷帘门滚动摩擦轨道,其特征在于,所述支撑板通过固定件可拆卸安装在所述滑轨上。

6.如权利要求1所述的卷帘门滚动摩擦轨道,其特征在于,所述支撑板与所述滑轨焊接连接。

7.如权利要求5或6所述的卷帘门滚动摩擦轨道,其特征在于,所述支撑板包括主板、自所述主板相对的两边依次向内折弯延伸形成的固定板和设置在所述固定板上的套环;

所述套环用于安装丝杆,所述固定端帽、所述轴套别位于所述套环的两侧,所述主板远离所述滚轮的一端于滑槽的长度方向向内凹陷形成有弧形开口;

两个所述固定板分别固定在所述安装板与所述底板上;

或/与;

所述主板固定在所述侧板上。

8.如权利要求1所述的卷帘门滚动摩擦轨道,其特征在于,所丝杆包括第一阶梯部、位于所述第一阶梯部两端的第二阶梯部和形成在所述第二阶梯部上的螺纹结构,所述第一阶梯部的直径大于所述第二阶梯部的直径;

所述滚轮转动套设在所述第一阶梯部上,所述轴套套设在所述第一阶梯部与所述第二阶梯部的交界处;

所述轴套具有用于所述丝杆穿过的通孔,所述通孔包括第一孔段和第二孔段,所述第一孔段的内径与所述第一阶梯部的直径相同,所述第二孔段的内径与所述第二阶梯部的直径相同。

9.如权利要求1所述的卷帘门滚动摩擦轨道,其特征在于,所述连板与所述侧板相平行,所述顶板、所述底板、所述安装板相平行。

10.如权利要求1所述的卷帘门滚动摩擦轨道,其特征在于,所述顶板、所述安装板于长度方向上的两端面自所述侧板朝所述连板逐渐倾斜靠拢。
