专利号: 2024226436228
申请人: 五常市丰军再生资源利用有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

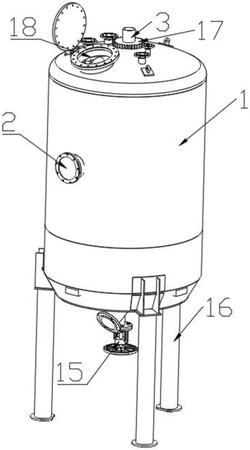

1.一种用于资源回收再利用的秸秆腐殖质发酵仓,包括发酵罐,其特征在于:所述发酵罐内部为发酵仓;发酵罐侧壁设置有下料口,底部设置有排料口;所述下料口和排料口均与发酵仓连通;所述发酵罐顶部向下开设有通孔,通孔内同轴转动连接有第一加药管;所述第一加药管同轴转动连接有混合单元;所述混合单元包括行星传动机构和加药机构;所述行星传动机构包括与第一加药管同轴设置的太阳轮、与太阳轮相啮合的多个行星轮,以及与多个行星齿轮相啮合的齿圈;所述齿圈外周壁与发酵仓周壁同轴固定连接;所述加药机构包括多个一端与第一加药管连通的第二加药管;所述第二加药管的另一端与对应的行星齿轮同轴设置,且连接有第三加药管;所述每个第三加药管的上端面与对应的行星齿轮同轴固定连接,每个第三加药管的周壁均匀开设有若干喷药孔,每个喷药孔均与第三加药管的内腔连通;所述每个第三加药管均同轴固定设置有若干转动刀片。

2.根据权利要求1所述的一种用于资源回收再利用的秸秆腐殖质发酵仓,其特征在于:还设置有上转动架,所述上转动架设置在发酵仓内,上转动架上端面从上至下开设有与多个第二加药管相适配的转动孔,转动孔与对应的第二加药管转动连接;上转动架与第一加药管转动连接。

3.根据权利要求1所述的一种用于资源回收再利用的秸秆腐殖质发酵仓,其特征在于:还设置有下转动架,所述下转动架设置在发酵仓内底部,结构与上转动架相同;下转动架上端面与多个第三加药管的底面转动连接;下转动架的上端面还与第一加药管的底面转动连接。

4.根据权利要求1所述的一种用于资源回收再利用的秸秆腐殖质发酵仓,其特征在于:还设置有固定架;所述固定架采用固定设置在发酵仓下部的十字架;所述固定架上端面设置有转动座,转动座与下转动架下端面转动连接。

5.根据权利要求1所述的一种用于资源回收再利用的秸秆腐殖质发酵仓,其特征在于:所述转动刀片在对应的第三加药管上多层分布,多个第三加药管上的转动刀片每层之间互相平行。

6.根据权利要求1所述的一种用于资源回收再利用的秸秆腐殖质发酵仓,其特征在于:所述第一加药管与多个第二加药管相连以下的部位为实心,第一加药管与多个第二加药管相连以上的部位为空心。

7.根据权利要求1所述的一种用于资源回收再利用的秸秆腐殖质发酵仓,其特征在于:所述排料口处设置有排料阀。

8.根据权利要求1所述的一种用于资源回收再利用的秸秆腐殖质发酵仓,其特征在于:所述发酵罐罐体外部设置有多个支腿。

9.根据权利要求1所述的一种用于资源回收再利用的秸秆腐殖质发酵仓,其特征在于:所述第一加药管上端同轴固定设置有传动齿轮,传动齿轮可通过相啮合的另一齿轮与驱动源相连,驱动源可采用电机。

10.根据权利要求1所述的一种用于资源回收再利用的秸秆腐殖质发酵仓,其特征在于:所述发酵罐顶部设置有可关闭的排气口,排气口与发酵仓相导通。
