专利号: 202422639712X
申请人: 绥棱县建筑工程指导中心
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

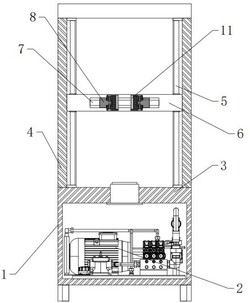

1.一种建筑工程用钢结构强度检测装置,包括检测机架(1)以及主机,所述检测机架(1)与主机连接,所述检测机架(1)的底部设置有液压控制泵站(2),所述检测机架(1)上部设置有检测台面(3),所述检测台面(3)上设置有导向升降架(4),其特征在于,所述导向升降架(4)的两侧设置有一对滑动导轨(5);

一对所述滑动导轨(5)之间装配有升降控制座(6),所述升降控制座(6)上设置有对夹导轨(7),所述对夹导轨(7)上装配有一对对夹座(8),一对所述对夹座(8)由一对对夹油缸(9)控制相对运动;

一对所述对夹油缸(9)装配在对夹导轨(7)下部,一对所述对夹油缸(9)的伸缩端上连接有一对对夹控制块(10),一对所述对夹控制块(10)与一对对夹座(8)连接;

一对所述对夹座(8)的相对壁面上开设有两对插装槽(11),两对插装槽(11)内插装有一对固定板(12),一对所述固定板(12)上设置有一对对夹固定螺栓(13)。

2.根据权利要求1所述的一种建筑工程用钢结构强度检测装置,其特征在于,一对所述对夹座(8)通过至少两个固定螺栓与一对对夹控制块(10)分体连接。

3.根据权利要求2所述的一种建筑工程用钢结构强度检测装置,其特征在于,所述检测台面(3)上位于一对滑动导轨(5)之间设置有液压控制油缸。

4.根据权利要求3所述的一种建筑工程用钢结构强度检测装置,其特征在于,所述插装槽(11)为矩形结构的凹槽,所述固定板(12)的两侧设置有一对伸缩结构的导向块(14)插装在插装槽(11)内且与插装槽(11)的宽度匹配。

5.根据权利要求4所述的一种建筑工程用钢结构强度检测装置,其特征在于,一对所述导向块(14)与固定板(12)的两侧通过至少两对伸缩杆连接,且一对所述导向块(14)的尾端设置有一对柱形结构的限位块。

6.根据权利要求5所述的一种建筑工程用钢结构强度检测装置,其特征在于,所述固定板(12)上设置有固定螺纹孔,所述对夹固定螺栓(13)装配在固定螺纹孔内。
