专利号: 2024226166322
申请人: 深圳小非牛科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-03-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

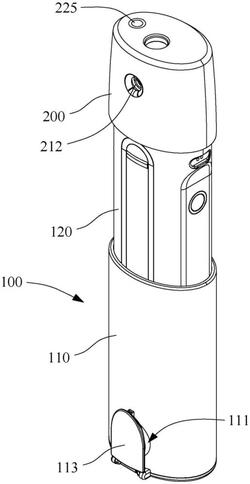

1.一种带有口腔喷雾的洁牙器,其特征在于,包括冲牙组件(100)和喷雾组件(200),所述喷雾组件(200)可拆卸连接在所述冲牙组件(100)上,所述冲牙组件(100)能够对所述喷雾组件(200)供电,所述喷雾组件(200)用于产生喷雾;

喷雾组件(200)包括连接盖(210)和喷雾单元(220),所述喷雾单元(220)设于所述连接盖(210)内,所述冲牙组件(100)上设有供电触点(101),所述喷雾单元(220)能够与所述供电触点(101)电连接;

冲牙组件(100)包括水箱(110)、机身(120)、喷头固定组件(130)和喷管(300),机身(120)的两端分别与所述水箱(110)和喷头固定组件(130)连接,喷头固定组件(130)与喷管(300)可拆卸连接,喷雾组件(200)可拆卸连接于喷头固定组件(130)上,水箱(110)用于对所述机身(120)供水,水箱(110)上设有补水孔(111)和进气硅胶(112),水箱(110)在补水孔(111)处转动连接有水箱盖(113),进气硅胶(112)用于控制所述水箱(110)进气;

喷头固定组件(130)包括固定板(131)、固定盖(132)、定位管(133)、卡板(134)、弹簧(135)和释放开关(136),固定板(131)固定连接于机身(120)上,固定盖(132)固定连接于固定板(131)上,释放开关(136)横向穿设于固定盖(132)上,固定盖(132)上设有与定位管(133)相对的插口(132a),喷管(300)能够依次插入插口(132a)和定位管(133)后与机身(120)抵接;

定位管(133)固定连接于固定板(131)上,定位管(133)的外侧壁上设有导轨(133a),卡板(134)横向滑动连接于导轨(133a)上,弹簧(135)的两端分别有与定位管(133)和卡板(134)抵接连接,卡板(134)与释放开关(136)固定连接,释放开关(136)与固定盖(132)的内侧壁抵接,定位管(133)的侧壁上设有开口(133b),卡板(134)上设有凸起部(134a),凸起部(134a)能够伸入开口(133b)内或从开口(133b)内移出,喷管(300)的外侧壁上设有与开口(133b)配合设置的定位槽(301)。

2.如权利要求1所述的带有口腔喷雾的洁牙器,其特征在于,所述连接盖(210)的一端设有形成开口结构的开口部(211),所述开口部(211)能够套接连接在所述冲牙组件(100)的一端或者从所述冲牙组件(100)的一端取下。

3.如权利要求2所述的带有口腔喷雾的洁牙器,其特征在于,所述喷雾单元(220)包括储水仓(221)、喷雾片(222)和喷雾PCBA(223),所述连接盖(210)上设有与所述储水仓(221)连通的注水口(213),所述连接盖(210)上设有与所述储水仓(221)的底部连通的喷雾口(212),所述喷雾片(222)设于所述喷雾口(212)内,所述喷雾PCBA(223)与所述喷雾片(222)电连接,所述喷雾PCBA(223)上设有喷雾开关(224),所述连接盖(210)上设有与所述喷雾开关(224)抵接的喷雾按键(225)。

4.如权利要求3所述的带有口腔喷雾的洁牙器,其特征在于,所述注水口(213)和所述喷雾按键(225)设于所述连接盖(210)的顶部,所述喷雾口(212)设于所述连接盖(210)的侧壁上。

5.如权利要求1所述的带有口腔喷雾的洁牙器,其特征在于,所述机身(120)包括机壳(121)、电池(122)和机芯(400),所述机壳(121)的两端分别与所述水箱(110)和所述喷头固定组件(130)连接,所述电池(122)和所述机芯(400)设于所述机壳(121)内,所述电池(122)与所述机芯电连接;

所述机芯(400)包括机盖(410)、电机(420)、冠齿轮(430)、连杆(440)、导向管(450)和单向泵(460),所述电机(420)固定连接于所述机盖(410)内,所述冠齿轮(430)与所述电机(420)通过齿轮传动连接,所述冠齿轮(430)的中心处设有连接于所述机盖(410)内的中心轴(431),所述冠齿轮(430)上设有偏心轴(432),所述偏心轴(432)与所述连杆(440)传动连接,所述连杆(440)穿过所述导向管(450)与所述单向泵(460)传动连接;

所述单向泵(460)包括吸盘座(461)、吸盘(462)、泵壳(463)和鸭嘴阀(464),所述吸盘座(461)与所述连杆(440)传动连接,所述吸盘座(461)滑动连接在所述导向管(450)内,所述吸盘(462)的边沿固定连接于所述泵壳(463)的一端,所述吸盘(462)的中部与所述吸盘座(461)固定连接,所述泵壳(463)的侧壁上设有分别与所述水箱(110)和所述泵壳(463)内连通的进水嘴(465),所述泵壳(463)的另一端设有能够与所述喷管(300)抵接的出水嘴(466),所述鸭嘴阀(464)固定连接于所述泵壳(463)内,所述鸭嘴阀(464)能够单向控制所述泵壳(463)内的水流朝向所述出水嘴(466)流动,所述进水嘴(465)与所述泵壳(463)之间设有弹性结构的进水阀片(467)。

6.如权利要求5所述的带有口腔喷雾的洁牙器,其特征在于,所述机芯(400)还包括机芯PCBA(470),所述机芯PCBA(470)分别与所述电池(122)和所述电机(420)电连接,所述机芯PCBA(470)上设有与冲牙开关(471),所述机壳(121)上设有冲牙按键(472),所述冲牙按键(472)与所述冲牙开关(471)抵接。

7.如权利要求2所述的带有口腔喷雾的洁牙器,其特征在于,供电触点(101)设于机壳(121)上,供电触点(101)与电池(122)电连接,开口部(211)能够套接连接于机壳(121)上或从机壳(121)上取下,机壳(121)朝向末端呈缩口结构。
