专利号: 2024226133009
申请人: 晋城市一星兆光电科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

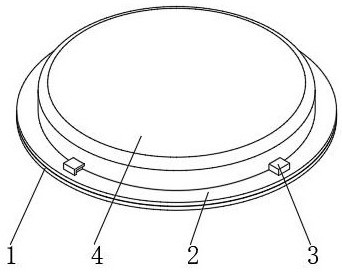

1.一种可快速拆装的防水吸顶灯,包括安装板(1),其特征在于:所述安装板(1)顶部的内圈固定连接有定位柱(5),所述安装板(1)的顶部设置有灯板(2),所述灯板(2)顶部的外圈固定安装有卡装壳(3),所述灯板(2)顶部的中心处固定安装有安装组件(8),所述安装组件(8)包括转动柱(81),所述转动柱(81)通过转轴转动安装于灯板(2)顶部的中心处,所述转动柱(81)表面的底部套设安装有扭簧(82),所述转动柱(81)表面的顶部通过转轴转动连接有连接杆(83),所述连接杆(83)远离转动柱(81)的一端通过转轴转动连接有定位杆(85),所述定位杆(85)的表面活动安装有限位框(84),所述限位框(84)固定安装于灯板(2)的顶部,所述灯板(2)的顶部固定安装有LED灯带(10),所述灯板(2)的顶部设置有灯罩(4),所述灯罩(4)的外表面固定安装有卡装板(12)。

2.根据权利要求1所述的一种可快速拆装的防水吸顶灯,其特征在于:所述安装板(1)顶部的外圈开设有安装孔(6),所述安装板(1)的顶部开设有散热孔。

3.根据权利要求1所述的一种可快速拆装的防水吸顶灯,其特征在于:所述灯板(2)的顶部且位于定位柱(5)的正上方贯穿开设有定位孔(7),所述定位柱(5)的表面开设有与定位杆(85)适配的定位槽。

4.根据权利要求3所述的一种可快速拆装的防水吸顶灯,其特征在于:所述定位杆(85)的位置与定位槽的位置相对应,且定位杆(85)远离连接杆(83)的一端延伸至定位槽的内腔并与其内壁呈滑动接触。

5.根据权利要求1所述的一种可快速拆装的防水吸顶灯,其特征在于:所述扭簧(82)的底部固定安装于灯板(2)的顶部,所述扭簧(82)的顶部固定安装于转动柱(81)表面的顶部。

6.根据权利要求1所述的一种可快速拆装的防水吸顶灯,其特征在于:所述卡装板(12)与卡装壳(3)的数量相同且位置相对应,所述卡装板(12)的表面与卡装壳(3)的内壁呈摩擦接触。

7.根据权利要求1所述的一种可快速拆装的防水吸顶灯,其特征在于:所述灯罩(4)为亚克力材质,所述灯板(2)的表面贯穿开设有线孔(11),所述灯罩(4)底部的边缘处固定连接有防水密封圈,所述灯板(2)顶部的右后方固定安装有驱动电源(9)。
