专利号: 2024226058012
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

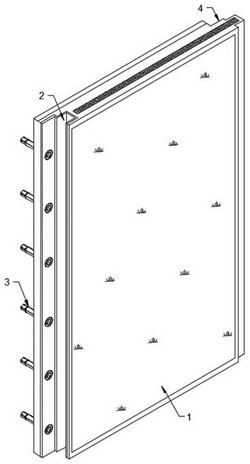

1.一种装饰集成墙板,包括集成板体(1),其特征在于:所述集成板体(1)一侧开设有卡锁部件(2),并等间距的安装有若干锁固部件(3),另一侧开设有对接部件(4),所述卡锁部件(2)内部与所述对接部件(4)外壁拼装连接,若干所述锁固部件(3)等间距的贯穿所述集成板体(1)与墙面固定连接,所述对接部件(4)内侧壁压制若干所述锁固部件(3)顶端。

2.根据权利要求1所述的一种装饰集成墙板,其特征在于,所述卡锁部件(2)包括直角槽(21)、凹槽条(22)和钢片(23),所述集成板体(1)一侧开设有所述直角槽(21),所述直角槽(21)侧壁开设有所述凹槽条(22),所述钢片(23)内壁与所述直角槽(21)和所述凹槽条(22)内部一体制作成型。

3.根据权利要求2所述的一种装饰集成墙板,其特征在于,所述锁固部件(3)包括套管(31)、螺母(32)、锁紧螺栓(33)、贯穿孔(34)和凹槽孔(35),所述直角槽(21)内壁开设有所述凹槽孔(35),所述钢片(23)表面开设有所述贯穿孔(34),所述贯穿孔(34)与所述凹槽孔(35)相互对应,所述套管(31)内部一端设有所述螺母(32),并插入墙面,所述锁紧螺栓(33)螺纹端穿过所述贯穿孔(34)和所述凹槽孔(35)以及所述套管(31)内部另一端与所述螺母(32)内圈螺纹连接。

4.根据权利要求3所述的一种装饰集成墙板,其特征在于,所述锁紧螺栓(33)外端与所述钢片(23)表面水平对齐,并与所述对接部件(4)内侧壁贴合。

5.根据权利要求4所述的一种装饰集成墙板,其特征在于,所述对接部件(4)包括延伸块(41)和凸起条(42),所述集成板体(1)另一侧自带有所述延伸块(41),所述延伸块(41)外壁与所述凸起条(42)内壁一体制作成型,所述延伸块(41)侧壁与所述直角槽(21)内侧壁对接,所述凸起条(42)外壁与所述凹槽条(22)内部卡接,并与所述钢片(23)表面贴合。

6.根据权利要求5所述的一种装饰集成墙板,其特征在于,所述集成板体(1)包括防潮板(11)、保温隔热板(12)、隔音板(13)和装饰板(14),所述防潮板(11)表面与所述保温隔热板(12)背面一体制作成型,所述保温隔热板(12)内部自带有所述隔音板(13),所述装饰板(14)内壁与所述保温隔热板(12)正面一体制作成型。
