专利号: 2024226045120
申请人: 新乡市百特智能转运设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

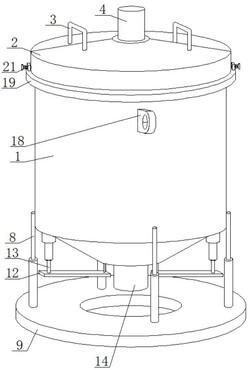

1.一种水利施工用混凝土吊罐,包括罐体(1)和套设在罐体(1)顶部的罐盖(2),其特征在于:所述罐盖(2)与罐体(1)之间设有卡接机构,所述罐盖(2)的顶部设置有驱动电机(4),且所述罐盖(2)上中间位置处开设有圆孔,所述圆孔的内腔固定连接有轴承,且所述轴承的内腔转动连接有搅拌轴(5),所述搅拌轴(5)的顶端与驱动电机(4)的动力输出端固定连接,且所述搅拌轴(5)的底端延伸至罐体(1)的内腔靠近底部处,所述罐体(1)的内腔靠近左右两侧处均设有刮板(7),两个所述刮板(7)上均铰接有两个上下分布的连接板(6),且所述连接板(6)的另一侧与搅拌轴(5)活动连接,所述罐体(1)的底部中间位置处插接固定有与其内腔相连通的出料管(14),且所述出料管(14)的内腔贴合设有与之相适配的密封板(15),所述密封板(15)的顶部靠近左右两侧处均固定连接有L形杆(16),且所述L形杆(16)的另一端固定连接有托杆(11),所述罐体(1)的底部靠近左右两侧处均开设有与托杆(11)相适配的通孔,两个所述托杆(11)的底端分别贯穿相邻通孔内腔,并均固定连接有升降板(12),所述罐体(1)的底部靠近左右两侧处均设置有液压油缸(13),且所述液压油缸(13)的动力端与升降板(12)固定连接,所述罐体(1)的底部设有支撑机构。

2.如权利要求1所述的一种水利施工用混凝土吊罐,其特征在于:所述卡接机构包括环形板(19),且所述环形板(19)套接固定在罐体(1)的外壁靠近顶部处,所述环形板(19)的顶部左右两侧均固定连接有固定板(20),且所述固定板(20)上滑动连接有T形杆(21),所述罐盖(2)的左右两侧均开设有与T形杆(21)相适配的固定孔(22),两个所述T形杆(21)的一端分别插接在相邻固定孔(22)的内腔,两个所述T形杆(21)的外壁均套设有复位弹簧(23),且所述复位弹簧(23)的两端与T形杆(21)和固定板(20)固定连接。

3.如权利要求1所述的一种水利施工用混凝土吊罐,其特征在于:所述支撑机构包括四个弹性伸缩杆(8),且四个所述弹性伸缩杆(8)均固定连接在罐体(1)的外壁上,四个所述弹性伸缩杆(8)呈矩形阵列状分布,且四个所述弹性伸缩杆(8)的底端固定连接有同一个环形托板(9)。

4.如权利要求1所述的一种水利施工用混凝土吊罐,其特征在于:两个所述托杆(11)的顶端固定连接有同一个托环(10),且所述托环(10)的顶部与位于底部的连接板(6)贴合设置。

5.如权利要求1所述的一种水利施工用混凝土吊罐,其特征在于:所述托杆(11)的外壁套设有密封圈(17),且所述密封圈(17)与罐体(1)的底部固定连接。

6.如权利要求1所述的一种水利施工用混凝土吊罐,其特征在于:所述罐盖(2)的顶部靠近左右两侧处均固定连接有握把(3)。

7.如权利要求1所述的一种水利施工用混凝土吊罐,其特征在于:所述罐体(1)的前后两侧靠近顶部处均固定连接有吊耳(18)。
