专利号: 2024226026990
申请人: 深圳市鑫霖美科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

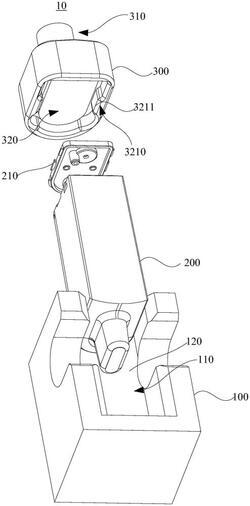

1.一种烟壳压盖装置,用于将底盖组装于壳体,所述烟壳压盖装置包括底座;

所述底座开设有定位槽,所述定位槽用于定位于所述壳体的第一端;

其特征在于,所述烟壳压盖装置还包括压盖件,所述压盖件端部设有手持下压端,所述压盖件的背离手持下压端的端部开设有凹槽,所述凹槽的周壁设有若干限位区,以对所述底盖进行定位,所述压盖件用于在将底盖组装于壳体时朝向所述壳体的第二端运动,使壳体的第二端通过所述凹槽扣接于所述底盖;每一限位区用于在壳体的第二端通过所述凹槽扣接于所述底盖时抵接于壳体的外周壁。

2.根据权利要求1所述的烟壳压盖装置,其特征在于,每一所述限位区凸设有一个限位凸起。

3.根据权利要求2所述的烟壳压盖装置,其特征在于,所述限位凸起包括限位抵接面及位于限位抵接面的圆角过度部,所述圆角过度部延伸至凹槽的周壁。

4.根据权利要求2所述的烟壳压盖装置,其特征在于,所述凹槽的周壁还设有若干错位口,每一所述错位口临近设置于每一所述凸起的一侧。

5.根据权利要求1所述的烟壳压盖装置,其特征在于,所述压盖件包括压盖件本体及下压握把,所述下压握把位于所述手持下压端,所述下压握把设置于所述压盖件本体的表面,且所述下压握把向所述压盖件本体的表面向外延伸。

6.根据权利要求1所述的烟壳压盖装置,其特征在于,所述凹槽内设有缓冲凸台,所述缓冲凸台抵接于所述壳体的底盖,且所述缓冲凸台的接触面大于或等于所述壳体的底盖的接触面。

7.根据权利要求5所述的烟壳压盖装置,其特征在于,所述压盖件本体及所述下压握把为一体成型结构。

8.根据权利要求7所述的烟壳压盖装置,其特征在于,所述底座开设有曲形凹槽,所述曲形凹槽设置于所述定位槽内,且所述曲形凹槽与所述壳体一侧的外壁相抵接。

9.一种烟壳压盖设备,其特征在于,包括权利要求1至8中任一项所述的烟壳压盖装置。
