专利号: 2024225791171
申请人: 泰州新联印染机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

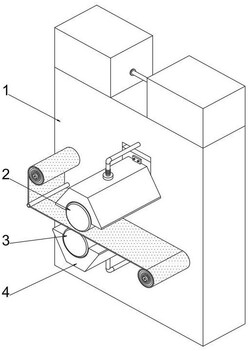

1.一种纺织加工用平压装置,包括支撑板架(1),其特征在于:所述支撑板架(1)的一侧中部设置有第一整平辊(2),所述支撑板架(1)靠近第一整平辊(2)的底部安装有第二整平辊(3),所述第一整平辊(2)与第二整平辊(3)的外侧还分别连接有吸尘组件(4),所述吸尘组件(4)包括吸尘罩(5),所述吸尘罩(5)的内侧开设有弧形槽(6),所述弧形槽(6)与第一整平辊(2)、第二整平辊(3)结构相匹配,所述弧形槽(6)的中部还开设有吸尘槽口(7);

所述吸尘槽口(7)的内部开设有吸尘空腔(8),所述吸尘空腔(8)的内部设置有金属框架(9),所述金属框架(9)与吸尘槽口(7)之间为固定连接,所述金属框架(9)的四周外侧分别有过滤网(10),所述金属框架(9)靠近吸尘槽口(7)的一侧开设有碎屑导入口(11),所述金属框架(9)的两端之间还安装有碎屑导流板(12)。

2.根据权利要求1所述的一种纺织加工用平压装置,其特征在于:两组所述吸尘罩(5)之间连接有吸尘管件(13),两组所述吸尘罩(5)靠近吸尘管件(13)的一侧一端还安装有固定板(14)。

3.根据权利要求2所述的一种纺织加工用平压装置,其特征在于:所述支撑板架(1)靠近第一整平辊(2)的两侧安装有输送辊(15),两组所述输送辊(15)之间传动连接有纺织面料(16),其中一组所述输送辊(15)的底部安装有导向辊(17),所述支撑板架(1)的顶部两侧还分别设置有高压吸尘箱(18),两组所述高压吸尘箱(18)通过吸尘管件(13)与两组吸尘罩(5)贯通连接。

4.根据权利要求3所述的一种纺织加工用平压装置,其特征在于:所述支撑板架(1)的一侧中部开设有调节槽口(19),所述调节槽口(19)的内壁两侧分别开设有两组导向槽(20)。

5.根据权利要求4所述的一种纺织加工用平压装置,其特征在于:所述第一整平辊(2)的一端活动连接有调节基块(21),所述调节基块(21)的顶部连接有若干组压缩弹簧(22),所述调节基块(21)的两侧还分别设置有两组导向板(23)。

6.根据权利要求5所述的一种纺织加工用平压装置,其特征在于:所述调节基块(21)与调节槽口(19)结构相匹配,所述导向板(23)与导向槽(20)之间为滑动配合。
