专利号: 2024225563705
申请人: 金华索宁五金制品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

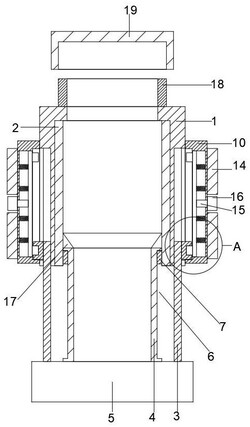

1.一种可调节式拉伸内胆位移保温杯,包括一号保温杯外壳(1),其特征在于,所述一号保温杯外壳(1)的内侧固定连接有一号保温内胆(2),所述一号保温杯外壳(1)的内部滑动连接有二号保温外壳(3),所述二号保温外壳(3)的底部固定连接有杯座(5),所述一号保温内胆(2)的内侧滑动连接有二号保温内胆(4),所述一号保温杯外壳(1)的顶部固定连接有外螺纹杯筒(18),所述二号保温外壳(3)的外侧对称固定连接有两个滑动外块(8),所述滑动外块(8)与一号保温杯外壳(1)滑动连接,所述一号保温杯外壳(1)的外侧固定连接有连接外筒(10),所述滑动外块(8)与连接外筒(10)滑动连接,所述连接外筒(10)的内部滑动连接有滑动顶板(11),所述滑动顶板(11)的一侧对称固定连接有两个限制卡块(13),所述限制卡块(13)与连接外筒(10)滑动连接,两个所述滑动外块(8)的外侧均开设有与限制卡块(13)配合的限制卡槽(9)。

2.根据权利要求1所述的一种可调节式拉伸内胆位移保温杯,其特征在于:所述二号保温内胆(4)的外侧开设有密封环槽(6),所述一号保温内胆(2)的内侧固定连接有与密封环槽(6)配合的密封滑套(7),所述密封滑套(7)与密封环槽(6)滑动连接。

3.根据权利要求1所述的一种可调节式拉伸内胆位移保温杯,其特征在于:所述滑动顶板(11)的一侧对称固定连接有四个弹簧(12),所述弹簧(12)的一端与连接外筒(10)固定连接。

4.根据权利要求3所述的一种可调节式拉伸内胆位移保温杯,其特征在于:所述滑动顶板(11)的一侧固定连接有滑动拉板(15),所述滑动拉板(15)与连接外筒(10)滑动连接。

5.根据权利要求4所述的一种可调节式拉伸内胆位移保温杯,其特征在于:所述滑动拉板(15)远离滑动顶板(11)的一侧固定连接有固定拉块(16)。

6.根据权利要求1所述的一种可调节式拉伸内胆位移保温杯,其特征在于:所述连接外筒(10)的外侧固定连接有两个外杯套(14)。

7.根据权利要求1所述的一种可调节式拉伸内胆位移保温杯,其特征在于:所述外螺纹杯筒(18)的上方安装有内螺纹杯盖(19),所述外螺纹杯筒(18)与内螺纹杯盖(19)之间螺纹连接。

8.根据权利要求1所述的一种可调节式拉伸内胆位移保温杯,其特征在于:所述二号保温内胆(4)的顶部固定连接有弧形筒(17),所述弧形筒(17)与一号保温杯外壳(1)滑动连接。
