专利号: 2024225535476
申请人: 常州食无忧生物科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-02
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

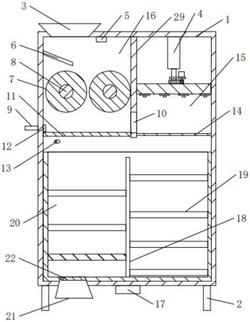

1.一种用于食品加工的粉碎研磨装置,其特征在于,包括:柜体(1)、四个支撑架(2)、进料斗(3)、紫光灯(5)、挡板(6)、隔板(29)、第一电动门(14)、进料口(10)、研磨舱(15)、碾压舱(16)、搅拌筒(20)、出料斗(21)、第二电动门(22)、碾压装置、研磨装置、筛选装置、搅拌装置、推料装置、控制器;

四个所述支撑架(2)设置于地面上;

所述柜体(1)设置于所述支撑架(2)上方;

所述搅拌筒(20)竖直设置于所述柜体(1)内部,所述搅拌筒(20)其轴线竖直设置,所述搅拌筒(20)与所述柜体(1)固定连接;

所述隔板(29)竖直设置于所述柜体(1)内部,所述隔板(29)位于所述搅拌筒(20)上方,所述隔板(29)与所述柜体(1)固定连接;

所述隔板(29)将柜体(1)内部上方空间划分所述研磨舱(15)和所述碾压舱(16);

所述进料口(10)设置于所述隔板(29)下端,所述进料口(10)一端与所述研磨舱(15)连通,所述进料口(10)另一端与所述碾压舱(16)连通;

所述第一电动门(14)水平设置于所述研磨舱(15)底部,所述第一电动门(14)垂直与所述隔板(29),所述第一电动门(14)与所述隔板(29)固定连接;

所述出料斗(21)设置于所述柜体(1)底部,所述出料斗(21)上端贯穿所述柜体(1)和所述搅拌筒(20)底部,所述出料斗(21)上端与所述搅拌筒(20)内部连通,所述出料斗(21)下端与外界空气连通,所述出料斗(21)与所述柜体(1)固定连接;

所述第二电动门(22)水平设置于所述出料斗(21)内部,所述第二电动门(22)与所述出料斗(21)固定连接;

所述进料斗(3)设置于所述柜体(1)顶部,所述进料斗(3)下端贯穿所述柜体(1)顶部,所述进料斗(3)上端与外界空气连通,所述进料斗(3)下端与碾压舱(16)内部连通,所述进料斗(3)与所述柜体(1)固定连接;

所述紫光灯(5)设置于所述碾压舱(16)内部,所述紫光灯(5)位于所述进料斗(3)侧方,所述紫光灯(5)与所述碾压舱(16)内部顶面固定连接;

所述挡板(6)倾斜设置于所述碾压舱(16)内部,所述挡板(6)向所述研磨舱(15)方向倾斜,所述挡板(6)位于所述进料斗(3)下方,所述挡板(6)与所述碾压舱(16)固定连接;

所述碾压装置设置于柜体(1)上,所述碾压装置位于所述挡板(6)下方,所述碾压装置与所述柜体(1)连接;

所述研磨装置设置于柜体(1)上,所述研磨装置位于所述碾压装置侧方,所述研磨装置与所述柜体(1)连接;

所述筛选装置设置于所述柜体(1)上,所述筛选装置位于所述碾压装置下方,所述筛选装置与所述柜体(1)连接;

所述推料装置设置于所述柜体(1)上,所述推料装置位于所述筛选装置和所述碾压装置之间

所述搅拌装置设置于所述柜体(1)上,所述搅拌装置位于所述筛选装置和所述研磨装置下方,所述搅拌装置与所述柜体(1)连接;

所述控制器与所述紫光灯(5)、所述碾压装置、所述研磨装置、所述推料装置、所述筛选装置和所述搅拌装置通信连接。

2.根据权利要求1所述的一种用于食品加工的粉碎研磨装置,其特征在于:所述碾压装置包括:两个第三电机、两个转动杆(8)、两个碾压辊(7)、若干粉碎齿;

两个所述第三电机设置于所述柜体(1)侧部,两个所述第三电机转轴的转动方向相反,两个所述第三电机其转轴轴线水平设置,两个所述第三电机其转轴轴线分别平行于所述隔板(29),两个所述第三电机的转轴分别贯穿所述柜体(1)侧部并延伸到碾压舱(16),两个所述第三电机与所述控制器通信连接,两个所述第三电机分别与所述柜体(1)固定连接;

两个所述转动杆(8)水平设置于所述碾压舱(16)内部,两个所述转动杆(8)分别平行于所述第三电机转轴轴线,两个所述转动杆(8)分别与两个所述第三电机的转轴固定连接;

两个所述碾压辊(7)水平设置于所述碾压舱(16)内部,两个所述碾压辊(7)分别平行于所述转动杆(8),两个所述碾压辊(7)分别套设于两个所述转动杆(8)外表面,两个所述碾压辊(7)分别与两个所述转动杆(8)固定连接;

若干所述粉碎齿水平设置,若干所述粉碎齿平行于所述碾压辊(7),若干所述粉碎齿分别位于两个所述碾压辊(7)外表面,若干所述粉碎齿分别与所述碾压辊(7)固定连接。

3.根据权利要求2所述的一种用于食品加工的粉碎研磨装置,其特征在于:所述筛选装置包括:弹性筛选板(11)、偏心轮(13)、第二电机;

所述弹性筛选板(11)水平设置于所述碾压舱(16)内部,所述弹性筛选板(11)位于所述碾压辊(7)下方,所述弹性筛选板(11)与所述柜体(1)内壁和隔板(29)固定连接;

所述第二电机设置于所述柜体(1)侧部,所述第二电机其转轴轴线水平设置,所述第二电机转轴轴线平行于所述碾压辊(7),所述第二电机位于两个所述第三电机下方,所述第二电机转轴贯穿所述柜体(1)侧部,所述第二电机与所述控制器通信连接,所述第二电机与所述柜体(1)固定连接;

所述偏心轮(13)设置于所述柜体(1)内部,所述偏心轮(13)位于所述弹性筛选板(11)和所述搅拌筒(20)之间,所述偏心轮(13)与所述第二电机转轴固定连接。

4.根据权利要求3所述的一种用于食品加工的粉碎研磨装置,其特征在于:所述推料装置包括:第二驱动气缸(9)、推料板(12);

所述第二驱动气缸(9)水平设置于所述柜体(1)靠近所述碾压舱(16)的侧部,所述第二驱动气缸(9)垂直所述隔板(29),所述第二驱动气缸(9)的伸缩杆贯穿所述柜体(1)侧部,所述第二驱动气缸(9)与所述控制器通信连接,所述第二驱动气缸(9)与所述柜体(1)固定连接;

所述推料板(12)设置于所述碾压舱(16)内部,所述推料板(12)位于所述弹性筛选板(11)上方,所述推料板(12)底部与所述弹性筛选板(11)紧贴。

5.根据权利要求1所述的一种用于食品加工的粉碎研磨装置,其特征在于:所述研磨装置包括:第一驱动气缸(4)、升降架(24)、第一电机(23)、第一齿轮(25)、第二齿轮(26)、碾压盘(27)、若干碾压钉(28);

所述第一驱动气缸(4)竖直设置于所述研磨舱(15)内部,所述第一驱动气缸(4)位于所述隔板(29)侧方,所述第一驱动气缸(4)与所述控制器通信连接,所述第一驱动气缸(4)与所述研磨舱(15)内部顶面固定连接;

所述升降架(24)设置于所述研磨舱(15)内部,所述升降架(24)位于所述第一驱动气缸(4)下方,所述升降架(24)与所述第一驱动气缸(4)的伸缩杆端固定连接;

所述第二齿轮(26)设置于所述研磨舱(15)内部,所述第二齿轮(26)位于所述升降架(24)下方,所述第二齿轮(26)与所述升降架(24)转动连接;

所述第一电机(23)转轴轴线竖直设置,所述第一电机(23)设置于所述研磨舱(15)内部,所述第一电机(23)位于所述第一驱动气缸(4)侧方,所述第一电机(23)位于所述升降架(24)上部,所述第一电机(23)转轴贯穿所述升降架(24),所述第一电机(23)与所述控制器通信连接,所述第一电机(23)与所述升降架(24)固定连接;

所述第一齿轮(25)设置于所述研磨舱(15)内部,所述第一齿轮(25)位于所述升降架(24)下方,所述第一齿轮(25)位于所述第二齿轮(26)侧方,所述第一齿轮(25)与所述第二齿轮(26)啮合连接,所述第一齿轮(25)与所述第一电机(23)转轴固定连接;

所述碾压盘(27)设置于所述研磨舱(15)内部,所述碾压盘(27)位于所述第一齿轮(25)和第二齿轮(26)下方,所述碾压盘(27)与所述第二齿轮(26)同轴设置,所述碾压盘(27)与所述第二齿轮(26)固定连接;

若干所述碾压钉(28)设置于所述研磨舱(15)内部,若干所述碾压钉(28)位于所述碾压盘(27)下方,若干所述碾压钉(28)分别与所述碾压盘(27)固定连接。

6.根据权利要求1所述的一种用于食品加工的粉碎研磨装置,其特征在于:所述搅拌装置包括:驱动电机(17)、搅拌轴(18)、若干搅拌叶(19);

所述驱动电机(17)设置于所述柜体(1)底部,所述驱动电机(17)转轴轴线竖直设置,所述驱动电机(17)位于所述出料斗(21)侧方,所述驱动电机(17)转轴贯穿所述柜体(1)和所述搅拌筒(20)底部,所述驱动电机(17)与所述控制器通信连接,所述驱动电机(17)与所述柜体(1)固定连接;

所述搅拌轴(18)竖直设置于所述搅拌筒(20)内部,所述搅拌轴(18)与所述驱动电机(17)转轴固定连接;

若干所述搅拌叶(19)水平设置于所述搅拌筒(20)内部,若干所述搅拌叶(19)垂直于所述搅拌轴(18),若干所述搅拌叶(19)分别位于所述搅拌轴(18)周围,若干所述搅拌叶(19)的侧部分别与所述搅拌轴(18)固定连接,若干所述搅拌叶(19)的另一侧部分别与搅拌筒(20)内壁紧贴。
