专利号: 2024225508233
申请人: 扬州常安电器设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

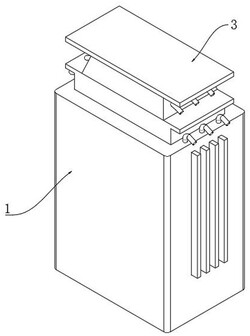

1.下沉式防破坏户外机柜,其特征在于,包括:

柜体(1),柜体(1)的顶面开设有安装槽(2),所述安装槽(2)的内部连接有防护盖(3);

隔板(4),所述隔板(4)连接在所述安装槽(2)的内部;

散热组件,所述散热组件设置在所述安装槽(2)的内部,用于散热。

2.根据权利要求1所述的下沉式防破坏户外机柜,其特征在于,所述散热组件包括:两个进气腔(5),两个所述进气腔(5)分别开设在所述柜体(1)的左右两侧位置,所述进气腔(5)与隔板(4)形成的空腔连通;

多个进气管(6),多个所述进气管(6)连接在所述柜体(1)上,所述进气管(6)与所述进气腔(5)相连通;

多个出气孔(7),多个出气孔(7)开设在所述隔板(4)上,所述出气孔(7)的内部连接有单向阀(17)。

3.根据权利要求2所述的下沉式防破坏户外机柜,其特征在于,所述散热组件还包括:多个安装孔(8),多个所述安装孔(8)分别开设在所述柜体(1)的左右两侧,所述安装孔(8)与所述进气腔(5)相连通,所述安装孔(8)的内部连接有导热板(9)。

4.根据权利要求1所述的下沉式防破坏户外机柜,其特征在于,所述防护盖(3)的左右两侧分别开设有多个排气孔(10),所述排气孔(10)的内部连接有排气管(11)。

5.根据权利要求1所述的下沉式防破坏户外机柜,其特征在于,所述柜体(1)的内部顶面开设有驱动槽(12),所述驱动槽(12)的内部连接有电机(13),所述电机(13)的驱动轴一端连接有旋转叶(14)。

6.根据权利要求1所述的下沉式防破坏户外机柜,其特征在于,所述柜体(1)的一侧开设有仪器槽(15),所述仪器槽(15)的内部连接有温度传感器(16)。
