专利号: 2024225008980
申请人: 徐州壹易信息科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

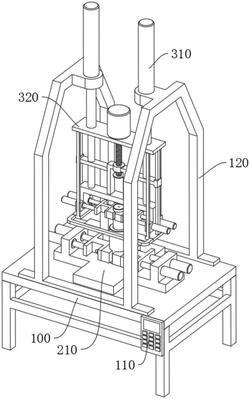

1.一种氮气弹簧用拉拔装置,其特征在于,包括安装底座(100),所述安装底座(100)的顶部通过螺栓固定有安装支架(120),所述安装底座(100)的外侧设置有定位机构,所述安装支架(120)的顶部设置有调节机构,所述调节机构包括电动伸缩杆(310),所述电动伸缩杆(310)通过螺栓固定于安装支架(120)的顶部,所述电动伸缩杆(310)的底部固定有安装框架(320),所述安装框架(320)的底部固定有支撑环(330),所述安装框架(320)的内壁设置有夹持机构,所述夹持机构的顶部设置有拉拔机构;

所述拉拔机构包括减速电机(510),所述减速电机(510)通过螺栓固定于安装框架(320)的顶部,所述减速电机(510)的输出端固定有丝杆(520),所述丝杆(520)的外侧设置有滑动套筒(530),所述滑动套筒(530)的外侧固定有连接支架(540)。

2.根据权利要求1所述的一种氮气弹簧用拉拔装置,其特征在于,所述安装底座(100)的设置有控制面板(110)。

3.根据权利要求1所述的一种氮气弹簧用拉拔装置,其特征在于,所述定位机构包括支撑底座(210),所述支撑底座(210)通过螺栓固定于安装底座(100)的顶部,所述支撑底座(210)的顶部通过螺栓固定有安装块(220),所述安装块(220)的一侧通过螺栓固定有液压杆A(230),所述液压杆A(230)的一端固定有工形安装座A(240),所述工形安装座A(240)的一侧设置有夹持块A(250),所述夹持块A(250)一侧固定有安装螺栓A(251)。

4.根据权利要求3所述的一种氮气弹簧用拉拔装置,其特征在于,所述夹持块A(250)的侧壁设置有氮气弹簧本体(260)。

5.根据权利要求1所述的一种氮气弹簧用拉拔装置,其特征在于,所述夹持机构包括安装滑座(410),所述安装滑座(410)滑动连接于安装框架(320)的内壁,所述安装滑座(410)的外侧通过螺栓固定有液压杆B(420),所述液压杆B(420)的一端固定有工形安装座B(430),所述工形安装座B(430)的一侧设置有夹持块B(440),所述夹持块B(440)的一侧固定有安装螺栓B(441)。

6.根据权利要求5所述的一种氮气弹簧用拉拔装置,其特征在于,所述夹持块B(440)的侧壁设置有防滑槽(450)。

7.根据权利要求6所述的一种氮气弹簧用拉拔装置,其特征在于,所述连接支架(540)的侧壁固定有限位滑块(550),所述限位滑块(550)的内壁滑动连接有支撑滑柱(551),所述支撑滑柱(551)与安装框架(320)固定连接,所述支撑滑柱(551)与安装滑座(410)滑动连接。
