专利号: 202422491783X
申请人: 襄阳市焦点光学科技有限责任公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

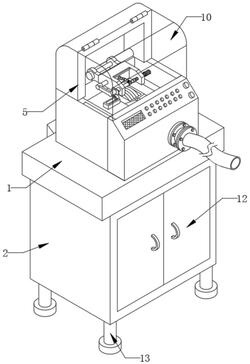

1.一种用于生产光学镜片的透镜定心磨边机,包括工作台(1),其特征在于:所述工作台(1)的底部固定连接有储物架(2),所述储物架(2)的内部搭接有冷却液泵送组件(3),所述冷却液泵送组件(3)包括储液桶(301)、机械隔膜计量泵(302)、输液管(303)、流量控制阀(304)和连接管(305),所述连接管(305)的侧面贯通连接有喷洒组件(4),所述喷洒组件(4)包括连接柱(401)、万向管(402)和雾化喷头(403),所述工作台(1)的顶部固定连接有透镜定心磨边机本体(5),所述透镜定心磨边机本体(5)的侧面通过螺丝螺纹连接有连接组件(6),所述连接组件(6)包括固定管(601)、连接圆管(602)、多级过滤网(603)和输出管(604)。

2.根据权利要求1所述的一种用于生产光学镜片的透镜定心磨边机,其特征在于:所述储液桶(301)搭接于储物架(2)的内部,所述储液桶(301)的侧面贯通连接有机械隔膜计量泵(302),所述机械隔膜计量泵(302)的顶部贯通连接有输液管(303),所述输液管(303)的顶部贯通连接有流量控制阀(304),所述流量控制阀(304)的侧面贯通连接有连接管(305)。

3.根据权利要求1所述的一种用于生产光学镜片的透镜定心磨边机,其特征在于:所述连接柱(401)贯通连接于连接管(305)的侧面,所述连接柱(401)的侧面贯通连接有万向管(402),所述万向管(402)的侧面贯通连接有雾化喷头(403)。

4.根据权利要求1所述的一种用于生产光学镜片的透镜定心磨边机,其特征在于:所述固定管(601)通过螺丝螺纹连接于透镜定心磨边机本体(5)的侧面,所述固定管(601)的侧面通过螺丝螺纹连接有连接圆管(602),所述连接圆管(602)的内部卡接有多级过滤网(603),所述连接圆管(602)的侧面通过螺丝螺纹连接有输出管(604)。

5.根据权利要求1所述的一种用于生产光学镜片的透镜定心磨边机,其特征在于:所述透镜定心磨边机本体(5)的内部卡接有定心固定装置(7),所述透镜定心磨边机本体(5)的侧面螺纹连接有夹持固定杆(8)。

6.根据权利要求5所述的一种用于生产光学镜片的透镜定心磨边机,其特征在于:所述夹持固定杆(8)的侧面固定连接有固定垫片(9),所述固定垫片(9)的材质为橡胶。

7.根据权利要求1所述的一种用于生产光学镜片的透镜定心磨边机,其特征在于:所述透镜定心磨边机本体(5)的顶部通过铰链铰接有防护盖(10),所述透镜定心磨边机本体(5)的内部开设有废液集中槽(11)。

8.根据权利要求1所述的一种用于生产光学镜片的透镜定心磨边机,其特征在于:所述储物架(2)的侧面通过铰链铰接有两个防尘门(12),所述储物架(2)的底部四周均固定连接有支撑柱(13)。
