专利号: 2024224137221
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

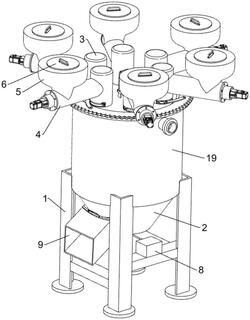

1.一种中药草药精准配方机,包括有机架(1),其特征在于,还包括有混料桶(2)、配料桶(3)、螺旋送料机(4)、上料桶(5)、盖板(6)、重力传感器(7)、控制箱(8)、出料机构、混合机构和闭合机构,混料桶(2)安装于机架(1)上,混料桶(2)上间隔连通有配料桶(3),螺旋送料机(4)安装于配料桶(3)上,上料桶(5)安装于螺旋送料机(4)的进料口上,盖板(6)设于上料桶(5)上,重力传感器(7)转动设置于配料桶(3)内,重力传感器(7)用于对配料桶(3)内的中药配料进行重力检测,控制箱(8)安装于机架(1)上,出料机构用于混料桶(2)内的中药进行出料,混合机构用于对混料桶(2)内的中药配料进行混合,闭合机构用于驱动重力传感器(7)进行旋转。

2.根据权利要求1所述的一种中药草药精准配方机,其特征在于,出料机构包括有出料框(9)和挡料板(10),出料框(9)安装于混料桶(2)上,挡料板(10)滑动设置于出料框(9)上,挡料板(10)用于对出料框(9)内侧进行阻挡。

3.根据权利要求2所述的一种中药草药精准配方机,其特征在于,混合机构包括有减速电机(11)和搅拌架(12),减速电机(11)安装于混料桶(2)上,搅拌架(12)转动连接于混料桶(2)内,减速电机(11)的输出轴与搅拌架(12)连接。

4.根据权利要求3所述的一种中药草药精准配方机,其特征在于,闭合机构包括有固定板(13)、齿环(14)、连板(15)、伺服电机(16)和齿轮(17),固定板(13)安装于混料桶(2)上,齿环(14)转动安装于固定板(13)上,连板(15)的一端转动连接于重力传感器(7)上,连板(15)的另一端与齿环(14)转动连接,伺服电机(16)安装于固定板(13)上,齿轮(17)连接于伺服电机(16)的输出轴上,齿轮(17)与齿环(14)啮合。

5.根据权利要求4所述的一种中药草药精准配方机,其特征在于,还包括有刮板(18),刮板(18)连接于搅拌架(12)上,刮板(18)用于对混料桶(2)内壁上粘附的中药配料进行刮落。

6.根据权利要求5所述的一种中药草药精准配方机,其特征在于,还包括有电加热套(19),电加热套(19)安装于混料桶(2)外壁,电加热套(19)用于对混料桶(2)内的中药配料进行加热。
