专利号: 202422413719X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

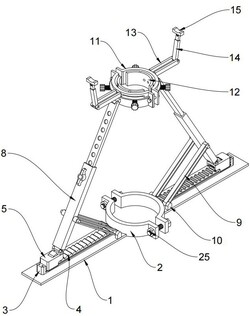

1.一种园林工程扶木支撑装置,包括底座(1),其特征在于,两个所述底座(1)的一端均设置有第一固定环(2),所述底座(1)的端面上设置有滑轨(3),所述滑轨(3)的端面上设置有棘齿(4),所述棘齿(4)的上方设置有止回滑块(5),所述止回滑块(5)的内部转动连接有限位块(6),所述限位块(6)的一侧于止回滑块(5)的内部滑动设置有清理刀(7),所述止回滑块(5)的端面上转动设置有第一伸缩杆(8),所述第一伸缩杆(8)的外表面设置有弹性件(9),所述弹性件(9)的另一端于底座(1)的端面上设置有固定件(10),所述第一伸缩杆(8)的另一端转动设置有第二固定环(11),所述第二固定环(11)的内部设置有可调节弧度的橡胶环(12)。

2.根据权利要求1所述的一种园林工程扶木支撑装置,其特征在于,所述第二固定环(11)的外圆面上滑动设置有折叠杆(13),所述折叠杆(13)的一端转动设置第二伸缩杆(14),所述第二伸缩杆(14)的一端设置有支撑块(15)。

3.根据权利要求1所述的一种园林工程扶木支撑装置,其特征在于,所述止回滑块(5)的内部设置有第一弹簧(16),所述第一弹簧(16)的另一端固定连接在限位块(6)的顶部端面上,所述限位块(6)的一端抵接在棘齿(4)齿槽中。

4.根据权利要求3所述的一种园林工程扶木支撑装置,其特征在于,所述止回滑块(5)的内部设置有阻尼器(17),所述阻尼器(17)的外表面设置有第二弹簧(18),所述第二弹簧(18)的一端设置有滑动板(19),所述滑动板(19)的底部与清理刀(7)固定连接。

5.根据权利要求1所述的一种园林工程扶木支撑装置,其特征在于,所述第二固定环(11)的外圆面上开设有滑槽(20),所述滑槽(20)的内部设置有弧形滑块(21),所述弧形滑块(21)与折叠杆(13)的一端固定连接。

6.根据权利要求5所述的一种园林工程扶木支撑装置,其特征在于,所述第二固定环(11)的一侧设置有连接件(22),所述连接件(22)与橡胶环(12)固定连接。

7.根据权利要求5所述的一种园林工程扶木支撑装置,其特征在于,所述第二固定环(11)的外圆上设置有多个调节螺丝(23),多个所述调节螺丝(23)的一端与橡胶环(12)固定连接。

8.根据权利要求6所述的一种园林工程扶木支撑装置,其特征在于,所述橡胶环(12)的外圆面上设置有多个槽口(24)。

9.根据权利要求1所述的一种园林工程扶木支撑装置,其特征在于,所述第一固定环(2)与第二固定环(11)的两端均设置有固定螺丝(25)。
