专利号: 202422404931X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-06-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

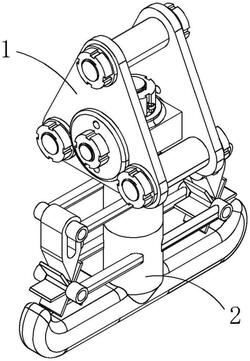

1.一种建筑施工吊装器,包括连接组件(1),所述连接组件(1)底端固定安装有悬挂组件(2),其特征在于:所述连接组件(1)包括两个架体(11),两个所述架体(11)相对一侧中间固定安装有安装组件(13),所述安装组件(13)上端面开设有纵向的螺孔;

所述悬挂组件(2)包括挂钩(21),所述挂钩(21)的钩杆两侧上方分别固定安装有第一安装架(23),所述第一安装架(23)背离钩杆的一端滑动安装有限位扣(231),所述第一安装架(23)下方的钩杆上固定安装有第二安装架(24),所述第二安装架(24)背离钩杆的一端转动安装有限位轮(241);

所述第一安装架(23)与第二安装架(24)相对一侧的钩杆上固定安装有限位杆(25),所述限位杆(25)背离钩杆的一端与限位扣(231)一侧接触但不固定连接。

2.根据权利要求1所述的一种建筑施工吊装器,其特征在于,所述连接组件(1)还包括三个第一连接螺栓(12),三个第一连接螺栓(12)呈三角整列置于安装组件(13)外侧,三个第一连接螺栓(12)的两端分别穿过架体(11)并螺纹安装有第一定位螺母(101)。

3.根据权利要求1所述的一种建筑施工吊装器,其特征在于,所述安装组件(13)两侧分别固定安装有第二连接螺栓(103),两个第二连接螺栓(103)向背离一端分别穿过架体(11)并螺纹安装有第二定位螺母(102),安装组件(13)正面顶部开设有通孔并活动插装有限位插销(104)。

4.根据权利要求1所述的一种建筑施工吊装器,其特征在于,所述挂钩(21)采用山字型结构设计,挂钩(21)顶部焊接安装有第三连接螺栓(22)。

5.根据权利要求4所述的一种建筑施工吊装器,其特征在于,所述第三连接螺栓(22)正面顶部开设有销孔(221),第三连接螺栓(22)与安装组件(13)螺纹连接并通过限位插销(104)限位。

6.根据权利要求1所述的一种建筑施工吊装器,其特征在于,所述限位扣(231)底端活动插装在限位轮(241)内侧,限位扣(231)沿第一安装架(23)垂直滑动。
