专利号: 2024224000712
申请人: 河南远辰祥建设工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

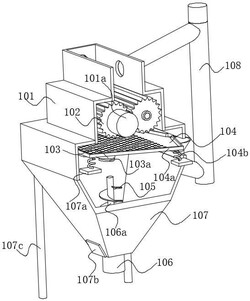

1.一种再生混凝土的混料机,包括粉碎混料组件(1),其特征在于:所述粉碎混料组件(1)包括搅拌箱(107),所述搅拌箱(107)的底部固定有搅拌电机(106),所述搅拌电机(106)的上方设置有螺旋叶片(105),所述搅拌箱(107)的上壁固定有凸形箱(101),所述凸形箱(101)内部的左右两侧均设置有粉碎辊(102),任一所述粉碎辊(102)所在位置处对应所述凸形箱(101)的前壁固定有粉碎电机(101a),所述粉碎辊(102)的下方设置有筛板(104),且所述筛板(104)左端的水平面高于所述筛板(104)右端的水平面,所述搅拌箱(107)的右方设置有螺旋输送机(108);

所述粉碎混料组件(1)的后方设置有除尘组件(2),所述除尘组件(2)包括除尘箱(202),所述除尘箱(202)的后壁固定有风扇(204),所述风扇(204)所在位置处对应所述除尘箱(202)内部的后壁设置有滤尘板(203),所述除尘箱(202)的上方设置有连接管(201a)。

2.根据权利要求1所述的一种再生混凝土的混料机,其特征在于:所述粉碎辊(102)外周壁的粉碎齿与另一所述粉碎辊(102)外周壁的粉碎齿啮合连接,所述粉碎辊(102)通过轴承与所述凸形箱(101)转动连接,所述粉碎电机(101a)的动力输出轴与对应的所述粉碎辊(102)固定连接。

3.根据权利要求1所述的一种再生混凝土的混料机,其特征在于:所述筛板(104)上壁的沿边处固定有凸缘(104a),且所述凸缘(104a)的右端开放设置,所述筛板(104)的右端位于所述搅拌箱(107)右壁的外部,且所述筛板(104)的右端位于所述螺旋输送机(108)中进料端的正上方,所述螺旋输送机(108)中出料端的内部与所述凸形箱(101)的内部相通。

4.根据权利要求3所述的一种再生混凝土的混料机,其特征在于:所述筛板(104)的下壁固定有震动电机(103),所述震动电机(103)的动力输出轴上固定有圆板(103a),且所述圆板(103a)与所述震动电机(103)的动力输出轴偏心设置,所述筛板(104)的下方对应所述搅拌箱(107)的四个拐角处均固定有固定板(107a),所述固定板(107a)的上壁固定有弹性件(104b),且所述弹性件(104b)的上端与所述筛板(104)固定连接。

5.根据权利要求1所述的一种再生混凝土的混料机,其特征在于:所述搅拌电机(106)的动力输出轴上固定有转动杆(106a),且所述螺旋叶片(105)与所述转动杆(106a)固定连接,所述搅拌箱(107)下端的左壁可拆卸固定有侧板(107b),所述搅拌箱(107)的侧壁均匀固定有若干支腿(107c)。

6.根据权利要求1所述的一种再生混凝土的混料机,其特征在于:所述风扇(204)所在位置处对应所述除尘箱(202)的后壁开设有出风孔(202a),所述风扇(204)的后壁固定有防护网(204a),所述风扇(204)的下方设置有挡板(205),且所述挡板(205)与所述除尘箱(202)可拆卸固定连接,所述挡板(205)所在位置处对应所述除尘箱(202)的后壁开设有清理槽(202b)。

7.根据权利要求1所述的一种再生混凝土的混料机,其特征在于:所述滤尘板(203)的外部设置有安装框(202c),所述安装框(202c)为U形设置,且所述安装框(202c)的截面为L形设置,所述安装框(202c)与所述除尘箱(202)固定连接。

8.根据权利要求1所述的一种再生混凝土的混料机,其特征在于:所述除尘箱(202)的上壁可拆卸固定有箱盖(201),且所述连接管(201a)的下端与所述箱盖(201)固定连接,所述连接管(201a)的上端与所述凸形箱(101)的侧壁固定连接。
