专利号: 2024223828928
申请人: 南京腾东建筑工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

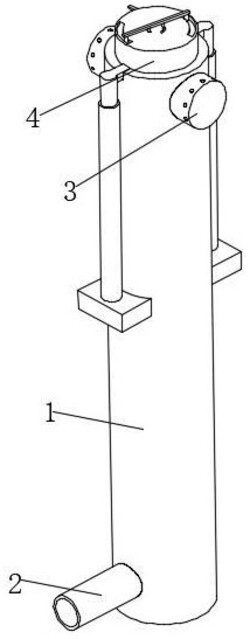

1.一种建筑施工降尘喷洒装置,包括水流管(1),所述水流管(1)的底部固定安装有通水管道(2),所述水流管(1)的表面固定安装有雾化喷头(3),所述水流管(1)的内壁滑动贴合有延伸管(4),所述延伸管(4)的表面开设有通槽(41),其特征在于:所述延伸管(4)的顶部设置有切换组件(5),所述延伸管(4)的内部设置有清理组件(6),所述切换组件(5)包括:电动推杆(51),所述水流管(1)的表面固定安装有电动推杆(51),所述电动推杆(51)的顶部固定安装有矩形固定块(52),所述矩形固定块(52)靠近延伸管(4)的一端与延伸管(4)的表面固定安装,所述水流管(1)的内壁开设有滑槽(53);

斜滑块(54),所述延伸管(4)的表面固定安装有斜滑块(54),所述滑槽(53)的内壁与斜滑块(54)的表面滑动贴合,所述延伸管(4)的顶部开设有弧槽(55)和扇形槽(56),所述延伸管(4)的内壁转动连接有齿轮(57),所述齿轮(57)的表面与齿条(58)的表面啮合,所述齿条(58)的底部与支撑弹簧(59)的一端固定安装,所述支撑弹簧(59)的另一端固定安装有挡块(510);

滑柱(511),所述齿轮(57)的顶部固定安装有滑柱(511),所述滑柱(511)远离齿轮(57)的一端固定安装有支撑块(512),所述支撑块(512)的靠近水流管(1)的一端固定安装有直喷头(513)。

2.根据权利要求1所述的一种建筑施工降尘喷洒装置,其特征在于:所述雾化喷头(3)设置有多组,且多组雾化喷头(3)均以水流管(1)的竖直中心线为镜像轴,镜像设置在所述水流管(1)的左右两端。

3.根据权利要求1所述的一种建筑施工降尘喷洒装置,其特征在于:所述电动推杆

(51)、矩形固定块(52)、滑槽(53)以及斜滑块(54)设置有多组,所述弧槽(55)、扇形槽(56)、滑柱(511)以及直喷头(513)设置有多组,且多组所述弧槽(55)、扇形槽(56)、滑柱(511)以及直喷头(513)均以延伸管(4)的圆形截面圆心为阵列中心等间距圆周阵列。

4.根据权利要求1所述的一种建筑施工降尘喷洒装置,其特征在于:所述滑柱(511)的表面与弧槽(55)的内壁滑动贴合,所述直喷头(513)的表面与扇形槽(56)的内壁滑动贴合。

5.根据权利要求1所述的一种建筑施工降尘喷洒装置,其特征在于:所述清理组件(6)包括矩形槽(61),所述延伸管(4)的内部开设有矩形槽(61),所述矩形槽(61)的内壁转动连接有毛刷滚筒(62)。

6.根据权利要求5所述的一种建筑施工降尘喷洒装置,其特征在于:所述矩形槽(61)和毛刷滚筒(62)设置有多组。
