专利号: 202422334478X
申请人: 湖北天健酒业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

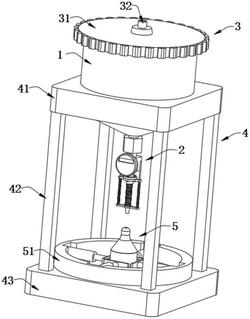

1.白酒灌装设备,包括罐体(1),其特征在于:所述罐体(1)的底部的中心处设置有可伸缩灌酒机构(2);

所述可伸缩灌酒机构(2)包括电磁阀(21),所述电磁阀(21)的下端固定安装有流量计(22),所述流量计(22)的下端固定安装有安装头(23),所述安装头(23)的下端螺纹连接有衔接头(24),所述衔接头(24)的下端固定安装有可伸缩软管(25),所述可伸缩软管(25)的下端固定安装有灌注头(26),所述灌注头(26)的外侧固定安装有基板(27),所述基板(27)的顶部固定安装有导杆(28),所述导杆(28)的外侧设置有可伸缩弹簧(29),所述衔接头(24)的外侧固定安装有导向块(210)。

2.根据权利要求1所述的白酒灌装设备,其特征在于:所述导杆(28)的上端贯穿导向块(210),所述导杆(28)与导向块(210)滑动连接。

3.根据权利要求1所述的白酒灌装设备,其特征在于:所述可伸缩弹簧(29)的下端固定安装在基板(27)的顶部,所述可伸缩弹簧(29)的上端固定安装在导向块(210)的底部。

4.根据权利要求1所述的白酒灌装设备,其特征在于:所述灌注头(26)的整体呈倒锥形状。

5.根据权利要求1所述的白酒灌装设备,其特征在于:所述罐体(1)的顶部设置有添酒机构(3),所述添酒机构(3)包括固定安装在罐体(1)顶端的盖板(31),所述盖板(31)顶部的中心处固定安装有添酒管(32)。

6.根据权利要求1所述的白酒灌装设备,其特征在于:所述罐体(1)的外侧设置有支撑机构(4),所述支撑机构(4)包括固定安装在罐体(1)外侧的紧固框(41),所述紧固框(41)底部的四角处固定安装有支撑杆(42),所述支撑杆(42)的下端固定安装有底座(43)。

7.根据权利要求6所述的白酒灌装设备,其特征在于:所述底座(43)的顶部设置有酒瓶定位机构(5),所述酒瓶定位机构(5)包括固定安装在底座(43)顶部的定位环(51),所述定位环(51)的内侧固定安装有电动伸缩杆(52),所述电动伸缩杆(52)的输出端固定安装有挤压板(53),所述挤压板(53)的内侧固定安装有垫板(54)。

8.根据权利要求7所述的白酒灌装设备,其特征在于:所述电动伸缩杆(52)的数量为四个,相邻两个所述电动伸缩杆(52)之间的夹角为90度。

9.根据权利要求7所述的白酒灌装设备,其特征在于:所述垫板(54)采用橡胶材料制作而成。
