专利号: 2024223109563
申请人: 江苏新大同精密五金有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

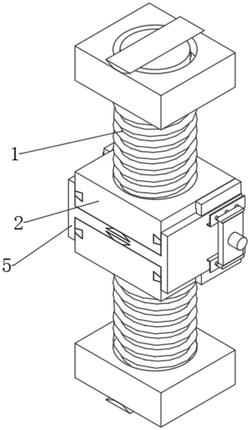

1.一种方便拼接组装防倾斜的弹簧,包括弹簧本体(1),其特征在于,所述弹簧本体(1)的上下两端均固定设置有限位连接架(2),所述限位连接架(2)的表面搭接设置有支撑连接架(5),所述限位连接架(2)的左右两侧固定设置有连接块(13),所述连接块(13)的内部固定设置有插杆(14),所述支撑连接架(5)的表面固定设置有安装架(9),所述安装架(9)内部活动设置有活动杆(11),所述活动杆(11)的表面设置有弹性件(12),所述活动杆(11)和插杆(14)相搭接,所述支撑连接架(5)的表面设置有辅助组件。

2.根据权利要求1所述的一种方便拼接组装防倾斜的弹簧,其特征在于,所述辅助组件包括螺纹设置于支撑连接架(5)表面的移动杆(10),所述移动杆(10)的表面转动设置有连接板(8),所述连接板(8)和活动杆(11)固定连接。

3.根据权利要求1所述的一种方便拼接组装防倾斜的弹簧,其特征在于,所述限位连接架(2)的表面固定设置有第一插块(4),所述支撑连接架(5)的内部开设有第一凹槽(6)。

4.根据权利要求1所述的一种方便拼接组装防倾斜的弹簧,其特征在于,所述限位连接架(2)的内部开设有第二凹槽(3),所述支撑连接架(5)的内部固定设置有第二插块(7)。

5.根据权利要求1所述的一种方便拼接组装防倾斜的弹簧,其特征在于,所述弹性件(12)为弹簧,所述弹性件(12)的一端和支撑连接架(5)固定连接,所述弹性件(12)的另一端和活动杆(11)固定连接。

6.根据权利要求1所述的一种方便拼接组装防倾斜的弹簧,其特征在于,所述活动杆(11)的数量为多个,且多个活动杆(11)成线形分布于安装架(9)的内部。

7.根据权利要求4所述的一种方便拼接组装防倾斜的弹簧,其特征在于,所述第二插块(7)的数量为两个,且两个第二插块(7)成对称式分布于支撑连接架(5)的内部。
