专利号: 2024222466332
申请人: 江苏吾昌信息科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-03-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

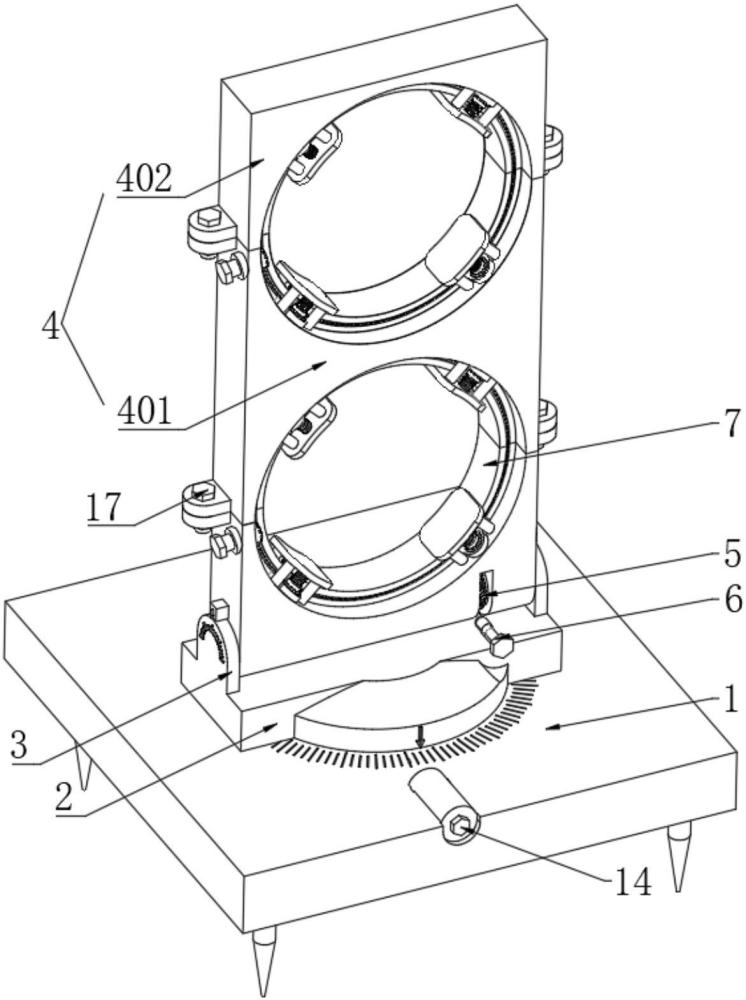

1.地下通信管道支撑连接装置,包括支撑台(1),所述支撑台(1)上部转动连接有转动台(2),其特征在于:所述上部固定连接有两个支撑板(3),两个所述支撑板(3)之间转动连接有安装台(4),所述安装台(4)上设置有用于固定管道的夹持机构,所述安装台(4)底部开设的安装槽内壁上固定连接有第一蜗轮(5),所述转动台(2)上部转动连接有与第一蜗轮(5)啮合连接的第一蜗杆(6)。

2.根据权利要求1所述的地下通信管道支撑连接装置,其特征在于:夹持机构包括开设在安装台(4)上的两个安装口(7),所述安装口(7)内壁上开设有圆周阵列分布的滑槽,滑槽内滑动连接有螺纹杆(8),所述螺纹杆(8)的外侧螺纹套设有螺纹环,螺纹环转动连接在滑槽的槽口处,所述螺纹杆(8)的活动端固定连接有夹板(9),所述夹板(9)位于螺纹杆(8)的一侧固定连接有稳定杆(10),所述安装口(7)内壁上成型有与稳定杆(10)滑动连接的稳定槽。

3.根据权利要求2所述的地下通信管道支撑连接装置,其特征在于:所述安装口(7)内壁上固定连接有内环,内环内部开设有环形槽,环形槽内转动连接有第一锥齿环(11),螺纹环外侧固定套设有与第一锥齿环(11)啮合连接的第二锥齿环(12)。

4.根据权利要求1所述的地下通信管道支撑连接装置,其特征在于:所述支撑台(1)上部开设支撑槽内壁上转动连接有相互啮合连接的第二蜗轮(13)和第二蜗杆(14),所述第二蜗轮(13)的上部与转动台(2)的底部固定连接。

5.根据权利要求1所述的地下通信管道支撑连接装置,其特征在于:所述支撑台(1)上部且位于转动台(2)的外侧刻有第一角度刻度线,所述支撑板(3)一侧刻有第二角度刻度线。

6.根据权利要求3所述的地下通信管道支撑连接装置,其特征在于:所述安装台(4)一侧转动连接有两个锥齿轮(15),两个所述锥齿轮(15)分别与两个第一锥齿环(11)啮合连接,所述锥齿轮(15)的一侧固定连接有摇盘(16)。

7.根据权利要求3所述的地下通信管道支撑连接装置,其特征在于:所述安装台(4)包括中心板(401)和对称设置的两块外板(402),所述中心板(401)设置在两块外板(402)之间,所述安装口(7)包括两个半圆槽,两个半圆槽分别成型在所述中心板(401)与外板(402)相向的一侧,内环包括两个弧形环,弧形环固定连接在半圆槽内壁上,所述第一锥齿环(11)包括两个锥形弧环,锥形弧环滑动连接在弧形环内部的空腔内。

8.根据权利要求7所述的地下通信管道支撑连接装置,其特征在于:所述中心板(401)与外板(402)的两侧均固定连接有固定板,固定板上开设的固定口内插接连接有螺栓(17),所述螺栓(17)活动端螺纹连接有螺母。
