专利号: 2024222407048
申请人: 焦作市诚恩机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

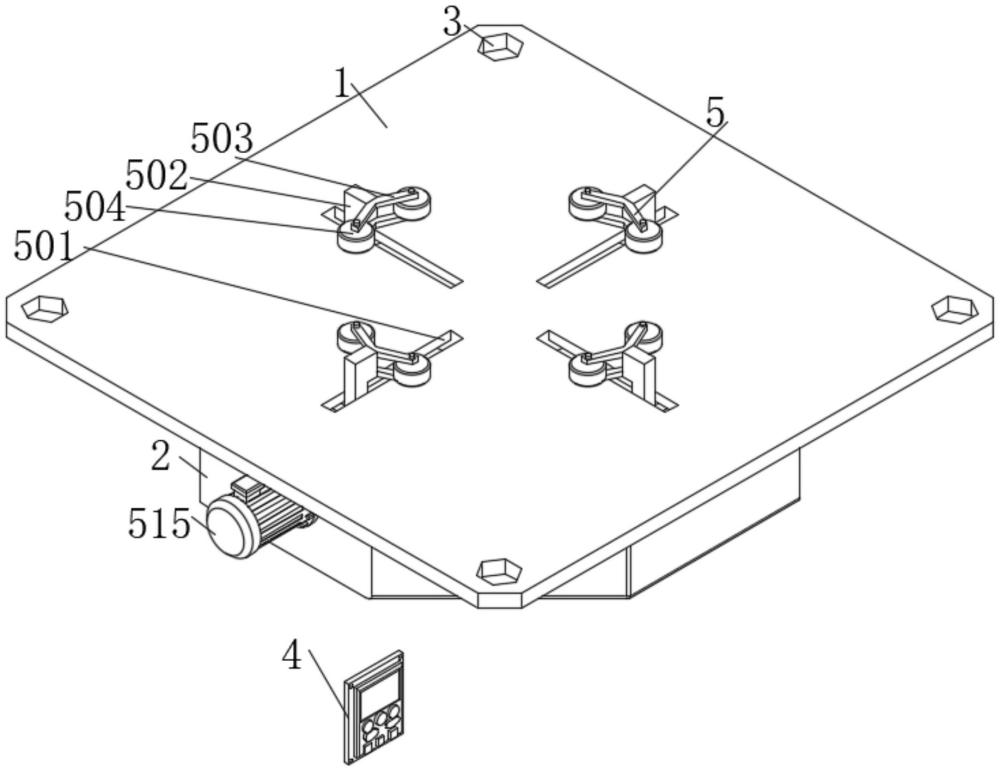

1.一种机匣加工定位工装,其特征在于:包括安装板(1)和定位夹持机构(5);

安装板(1):其下端设有底座(2);

定位夹持机构(5):其包括十字滑槽(501)、十字滑块(502)、支杆(503)和滚柱(504),所述底座(2)的上端开设有均匀分布的十字滑槽(501),十字滑槽(501)的内部分别滑动连接有十字滑块(502),十字滑块(502)的上端分别设有上下对称的支杆(503),竖向相邻的两个支杆(503)之间的左右两端分别固定连接有滚柱(504)。

2.根据权利要求1所述的一种机匣加工定位工装,其特征在于:所述安装板(1)的外部设有控制开关组(4),控制开关组(4)的输入端电连接外部电源。

3.根据权利要求2所述的一种机匣加工定位工装,其特征在于:所述定位夹持机构(5)还包括连接杆(505)、滑柱(506)、旋转轴(507)、转盘(508)和滑槽(509),所述底座(2)的顶壁中部转动连接有旋转轴(507),旋转轴(507)的中部固定套设有转盘(508),转盘(508)的上表面开设有均匀分布的滑槽(509),十字滑块(502)的下端分别转动连接有连接杆(505),连接杆(505)的内侧端分别固定连接有滑柱(506),滑柱(506)的外表面分别与相邻的滑槽(509)的内壁滑动连接。

4.根据权利要求3所述的一种机匣加工定位工装,其特征在于:所述定位夹持机构(5)还包括蜗轮(510)和蜗杆(511),所述旋转轴(507)的下端外壁固定套设有蜗轮(510),底座(2)的左右内壁之间转动连接有蜗杆(511),蜗轮(510)与蜗杆(511)啮合连接。

5.根据权利要求4所述的一种机匣加工定位工装,其特征在于:所述定位夹持机构(5)还包括齿轮一(512)、齿轮二(513)和转轴(514),所述蜗杆(511)的左侧端外部固定套设有齿轮一(512),底座(2)的左侧壁转动连接有转轴(514),转轴(514)的右端固定连接有齿轮二(513),齿轮一(512)与齿轮二(513)啮合连接。

6.根据权利要求5所述的一种机匣加工定位工装,其特征在于:所述定位夹持机构(5)还包括电机(515),所述电机(515)设置于底座(2)的左端,电机(515)的输出轴右端与转轴(514)的左端固定连接,电机(515)的输入端均电连接控制开关组(4)的输出端。

7.根据权利要求1所述的一种机匣加工定位工装,其特征在于:所述安装板(1)的四角分别开设有安装孔(3)。
