专利号: 2024222246830
申请人: 东莞市纬来科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

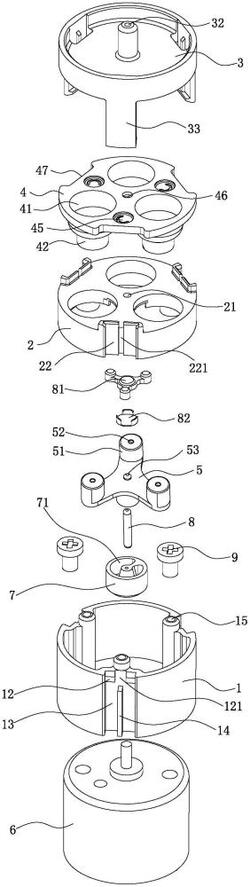

1.一种具有正反转控制充气和排气的微型泵,包括有下壳体(1)、中壳体(2)、上壳体(3)、设置于中壳体(2)与上壳体(3)之间的塔型活塞片(4)、设置于塔型活塞片(4)底部并用于推动其工作的活塞架(5)、设置于下壳体(1)底部的电机(6)、设置于电机(6)主轴上并用于驱动活塞架(5)摆动的驱动块(7)及设置于驱动块(7)与活塞架(5)之间的钢针(8),其特征在于:塔型活塞片(4)上设置有多个向上开口的月牙形进气阀片(43),以及向下开口的月牙形出气口阀片(45);

上壳体(3)的中心设置有穿过塔型活塞片(4)和中壳体(2)连通下壳体(1)的出气嘴(32),活塞架(5)与中壳体(2)之间设置有能够抵压于中壳体(2)下端封堵出气嘴(32)端部并用于反向排气的密封垫(81);

驱动块(7)上设置有用于与钢针(8)对接的螺旋轨道(71),当驱动块(7)随电机(6)正转时会顶起钢针(8),推动活塞架(5)向上压紧密封垫(81)封堵出气嘴(32),而当驱动块(7)随电机(6)反转时会钢针(8)失去向上的推力,使活塞架(5)失去对密封垫(81)的压紧力打开出气嘴(32)。

2.根据权利要求1所述的一种具有正反转控制充气和排气的微型泵,其特征在于:所述密封垫(81)上套设安装有用于与活塞架(5)接触抵压的金属承座(82)。

3.根据权利要求2所述的一种具有正反转控制充气和排气的微型泵,其特征在于:所述密封垫(81)呈三爪形结构设计,其包括有中部用于与中壳体(2)中心抵压堵住出气嘴(32)的中心抵压部(811)及环周设置于中心抵压部(811)外壁上并向外延伸的第一弹性臂(812)、第二弹性臂(813)、第三弹性臂(814),其中,金属承座(82)抱紧安装于中心抵压部(811)上。

4.根据权利要求1‑3任意一项所述的一种具有正反转控制充气和排气的微型泵,其特征在于:所述塔型活塞片(4)设置有至少三个用于交替压缩的气囊腔(41),活塞架(5)上设置有至少三个分别过盈配合插入气囊腔(41)底部第一安装孔(42)内的活塞柱(51),其中,月牙形进气阀片(43)至少设置有三个并位于气囊腔(41)的底部,活塞柱(51)的中心设置有连通下壳体(1)内腔并抵压于月牙形进气阀片(43)上的第一进气孔(52)。

5.根据权利要求4所述的一种具有正反转控制充气和排气的微型泵,其特征在于:所述塔型活塞片(4)的底部与中壳体(2)之间设置有出气汇集槽(44),且塔型活塞片(4)上设置有至少三个向下开口并连通该出气汇集槽(44)的月牙形出气口阀片(45),所述上壳体(3)的底部设置有至少三个分别用于连通气囊腔(41)与月牙形出气口阀片(45)的排气结构(31)。

6.根据权利要求5所述的一种具有正反转控制充气和排气的微型泵,其特征在于:所述出气汇集槽(44)位于三个气囊腔(41)之间,且出气汇集槽(44)中心设置有向外排气的第一排气孔(46);所述排气结构(31)包括有成型于上壳体(3)底部并能够过盈配合伸入气囊腔(41)内的第一凸环(311)、成型于上壳体(3)底部并抵压于月牙形出气口阀片(45)上的第一凸起块(312)及成型于上壳体(3)底部并延伸至第一凸环(311)与第一凸起块(312)内的第一条形槽孔(313)。

7.根据权利要求6所述的一种具有正反转控制充气和排气的微型泵,其特征在于:所述中壳体(2)的中部设置有连通出气汇集槽(44)的反向排气孔(21),密封垫(81)位于该反向排气孔(21)的下方并能够进行抵压封堵。
