专利号: 2024222148024
申请人: 合肥启恒工艺装备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

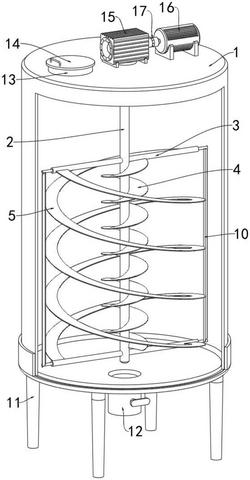

1.一种聚氨酯发泡搅拌装置,包括罐体(1),其特征在于:所述罐体(1)的顶部中间外壁转动连接有主轴(2),所述主轴(2)向罐体(1)内部延伸的外壁安装有搅拌组件,所述罐体(1)的顶部外壁安装有驱动搅拌组件转动的驱动机构;

所述搅拌组件包括固定连接在主轴(2)位于罐体(1)内腔外壁的两个连接杆(3),两个所述连接杆(3)平行设置,两个所述连接杆(3)靠近两端的外壁固定连接有两个螺旋带(5),两个所述螺旋带(5)螺纹方向同向设置,所述主轴(2)位于两个连接杆(3)之间的外壁固定连接有螺旋叶片(4),所述螺旋叶片(4)与两个螺旋带(5)的螺纹相反设置;

两个所述连接杆(3)的两端通过弹性连接机构安装有两个刮板(10),所述刮板(10)倾斜设置,且与罐体(1)内腔相贴合。

2.根据权利要求1所述的一种聚氨酯发泡搅拌装置,其特征在于:所述驱动机构包括固定安装在罐体(1)顶部外壁的减速机(15)与伺服电机(16),所述减速机(15)的输入轴与所述伺服电机(16)的输出轴通过联轴器(17)相连接,所述减速机(15)的输出轴与主轴(2)的顶端固定连接。

3.根据权利要求1所述的一种聚氨酯发泡搅拌装置,其特征在于:所述弹性连接机构包括开设在连接杆(3)两端的多个活动槽(6),所述活动槽(6)的内壁滑动连接有活动块(7),所述活动槽(6)的内部还安装有弹簧(8),所述弹簧(8)位于活动块(7)朝向主轴(2)的一侧外壁。

4.根据权利要求3所述的一种聚氨酯发泡搅拌装置,其特征在于:所述活动块(7)远离弹簧(8)的一侧外壁固定连接有伸缩柱(9),每上下两个所述伸缩柱(9)与远离活动块(7)的一端贯穿连接杆(3)并与刮板(10)的上下两端固定连接。

5.根据权利要求1所述的一种聚氨酯发泡搅拌装置,其特征在于:所述罐体(1)的顶部外壁设置有进料口(13),所述进料口(13)与罐体(1)内腔相连通,进料口(13)的顶部外壁铰接有密封盖(14)。

6.根据权利要求1所述的一种聚氨酯发泡搅拌装置,其特征在于:所述罐体(1)的底部外壁固定连接有多个支撑腿(11),多个所述支撑腿(11)呈等间距圆周阵列均匀分布。

7.根据权利要求1所述的一种聚氨酯发泡搅拌装置,其特征在于:所述罐体(1)的底部中间外壁设置有排料口(12)。
