专利号: 2024221493436
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

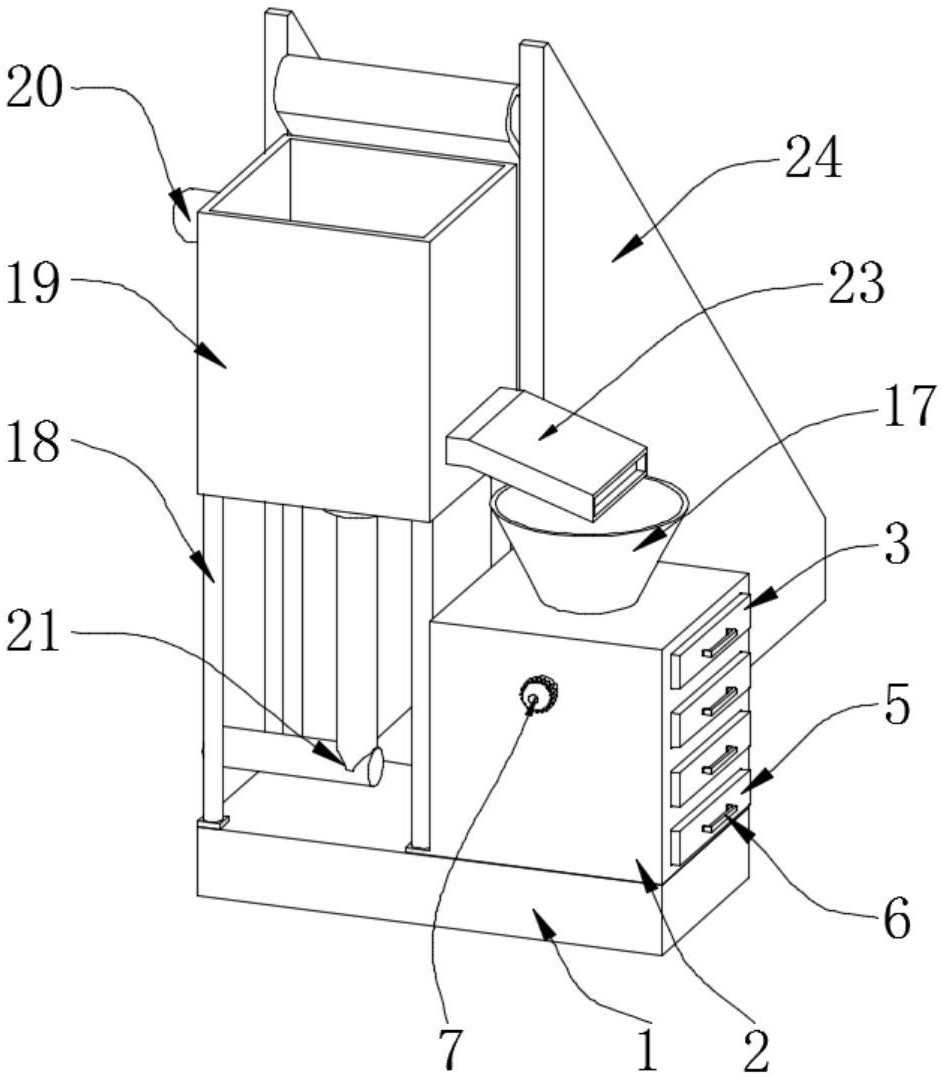

1.一种方便筛选的建筑垃圾回收装置,其特征在于:包括底座(1)、筛分箱(2)和清洗箱(19);

所述底座(1)的顶部一侧固定有筛分箱(2),且筛分箱(2)的顶部设置有碎石块进入口(17),所述筛分箱(2)的内部滑动设置有三组第一收纳仓(3),且三组第一收纳仓(3)的底部安装有筛分网(4),所述筛分箱(2)的内部并位于三组第一收纳仓(3)的下方滑动设置有第二收纳仓(5),且三组第一收纳仓(3)与第二收纳仓(5)的外侧固定有拉手(6),所述清洗箱(19)的内侧设置有盛洗仓(22),且清洗箱(19)的靠近筛分箱(2)的一侧安装有电动阀门(23)。

2.根据权利要求1所述的方便筛选的建筑垃圾回收装置,其特征在于:所述筛分箱(2)的一侧设置有驱动电机(7),且驱动电机(7)的输出端安装有第一转杆(8),并转动设置于筛分箱(2)的内部,并且第一转杆(8)的另一端固定有主动轮(9),所述主动轮(9)的外侧套接有第一传动带(10)。

3.根据权利要求1所述的方便筛选的建筑垃圾回收装置,其特征在于:所述筛分箱(2)的中部内侧转动设置第二转杆(11),且第二转杆(11)远离驱动电机(7)的一端固定有第一从动轮(12),并且第一从动轮(12)的外侧与第一传动带(10)相套接,所述第一从动轮(12)的另一端固定有第二从动轮(13),且第二从动轮(13)的外侧套接有第二传动带(16)。

4.根据权利要求1所述的方便筛选的建筑垃圾回收装置,其特征在于:所述筛分箱(2)的内侧底部转动设置有第三转杆(14),且第三转杆(14)远离驱动电机(7)的一端固定有第三从动轮(15),并与第二传动带(16)相套接。

5.根据权利要求2所述的方便筛选的建筑垃圾回收装置,其特征在于:所述第一转杆(8)、第二转杆(11)和第三转杆(14)的中部设置有凸轮状结构,并依次从上之下分别与三组第一收纳仓(3)底部的筛分网(4)相抵紧。

6.根据权利要求1所述的方便筛选的建筑垃圾回收装置,其特征在于:所述底座(1)的顶部一侧固定有支撑柱(18),且支撑柱(18)的顶部固定有清洗箱(19),所述清洗箱(19)远离电动阀门(23)的一侧设置有入水管(20),所述盛洗仓(22)的底部贯穿于清洗箱(19)设置有排水管(21),所述底座(1)的背部设置有输送带(24),且输送带(24)的输出端与清洗箱(19)相适配。
