专利号: 2024221185863
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-06-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

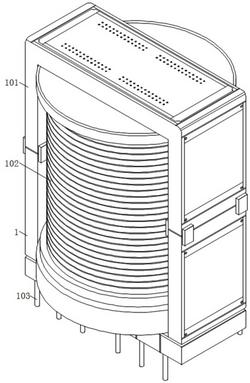

1.一种带有散热骨架的高频变压器,包括第一变压器磁芯(1),其特征在于:所述第一变压器磁芯(1)的表面设置有第二变压器磁芯(101),所述第一变压器磁芯(1)的下方安装有底板(106),所述底板(106)的一端延伸至第一变压器磁芯(1)的内部,所述底板(106)底部位置处的表面皆安装有引脚(103),所述第一变压器磁芯(1)与第二变压器磁芯(101)的内部安装有变压器绕组(102),所述第二变压器磁芯(101)的内壁安装有散热骨架本体(105),所述变压器绕组(102)底部位置处的表面安装有出油口(107),所述第一变压器磁芯(1)与第二变压器磁芯(101)的内壁皆安装有用于消音降噪的消音垫(104),所述第一变压器磁芯(1)与第二变压器磁芯(101)的表面皆设置有检修维护机构(2),所述检修维护机构(2)的内部包含有安装块(21)、防脱卡件(22)、伸展弹簧(23)、弧型卡件(24)与固定块(25),所述第二变压器磁芯(101)与散热骨架本体(105)的内壁皆设置有散热防过热机构(3),所述散热防过热机构(3)的内部包含有导热板(31)、导热孔(32)与散热防过热部(33),所述底板(106)的内部设置有换油收集机构(4),所述换油收集机构(4)的内部包含有导油管(41)、安装管(42)与换油收集组(43)。

2.根据权利要求1所述的一种带有散热骨架的高频变压器,其特征在于:所述第二变压器磁芯(101)的内壁皆开设有凹槽,且凹槽的内部设置有弧型卡件(24),所述弧型卡件(24)与凹槽的内壁相互滑动配合,所述弧型卡件(24)与第一变压器磁芯(1)的内壁相互卡接配合,所述弧型卡件(24)的表面皆安装有伸展弹簧(23),所述伸展弹簧(23)的一端与凹槽的内壁相固定。

3.根据权利要求1所述的一种带有散热骨架的高频变压器,其特征在于:所述第二变压器磁芯(101)的表面与内壁皆安装有固定块(25),所述第一变压器磁芯(1)的表面与内壁皆安装有安装块(21),所述安装块(21)与固定块(25)的内壁相互滑动配合,所述安装块(21)的表面安装有用于防松脱的防脱卡件(22),所述防脱卡件(22)与固定块(25)的内壁相互卡接配合。

4.根据权利要求1所述的一种带有散热骨架的高频变压器,其特征在于:所述散热防过热部(33)设置在第二变压器磁芯(101)与散热骨架本体(105)的内壁,所述散热防过热部(33)由散热翅片(331)、散热通孔(332)与散热腔(333)构成,所述散热骨架本体(105)的内部皆安装有用于导热的导热板(31),所述第二变压器磁芯(101)的内部开设有散热腔(333),所述散热腔(333)的内部皆通过螺钉安装有用于散热的散热翅片(331)。

5.根据权利要求1所述的一种带有散热骨架的高频变压器,其特征在于:所述第二变压器磁芯(101)的内壁皆开设有等间距的导热孔(32),所述导热孔(32)与散热腔(333)的内部相连通,所述导热孔(32)与散热骨架本体(105)的内部相连通,所述第二变压器磁芯(101)的内壁皆开设有等间距的散热通孔(332),所述散热通孔(332)与散热腔(333)的内部相连通。

6.根据权利要求1所述的一种带有散热骨架的高频变压器,其特征在于:所述换油收集组(43)设置在底板(106)的内部,所述换油收集组(43)由集油箱(431)、盛放槽(432)与连接块(433)构成,所述底板(106)的内部开设有盛放槽(432),所述盛放槽(432)的内部安装有用于收集油液的集油箱(431)。

7.根据权利要求6所述的一种带有散热骨架的高频变压器,其特征在于:所述集油箱(431)顶部位置处的表面安装有安装管(42),所述安装管(42)的一端贯穿集油箱(431)并延伸至集油箱(431)的内部,所述安装管(42)的表面设置有导油管(41),所述导油管(41)的一端延伸至安装管(42)的内部。

8.根据权利要求7所述的一种带有散热骨架的高频变压器,其特征在于:所述导油管(41)与安装管(42)之间通过螺丝进行安装固定,所述导油管(41)的一端与出油口(107)的内部相连通,所述集油箱(431)两侧的表面皆安装有连接块(433),所述连接块(433)与底板(106)的内壁相互滑动配合。
