专利号: 2024221093467
申请人: 肃南裕固族自治县盛世创伟高科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

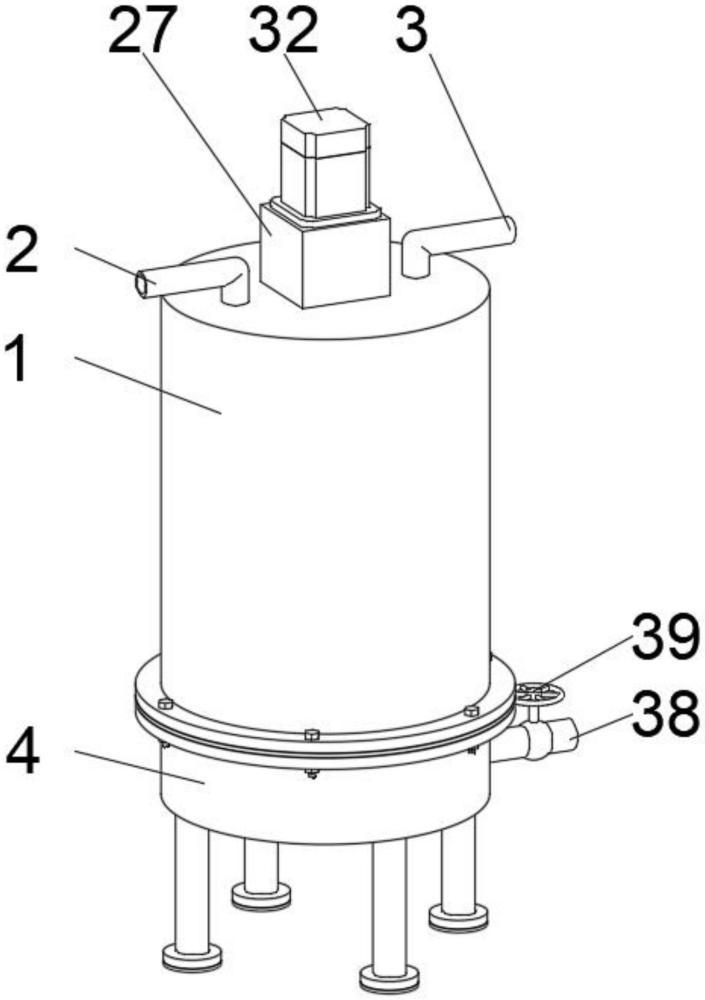

1.一种生态塘用污水尾水处理机构,包括:

处理箱(1);

其特征在于,所述处理箱(1)的顶部一侧设置有进水口(2),所述处理箱(1)远离所述进水口(2)的一侧设置有药剂投放口(3),所述处理箱(1)底部设置有底座(4),所述底座(4)的内部固定连接有隔板(5),所述隔板(5)的四角均开设有通孔(6),所述隔板(5)靠近所述通孔(6)处均固定连接有安装套(7);

所述安装套(7)的内部均设置有方便更换的净化机构(8);

所述处理箱(1)的顶部中心处设置有对药剂与污水进行混合的搅拌机构(9)。

2.如权利要求1所述的一种生态塘用污水尾水处理机构,其特征在于:所述净化机构(8)包括:所述安装套(7)的内部均设置有相适配的插接套(10),所述插接套(10)的顶部均固定连接有环形板(11),所述环形板(11)的顶部均设置有第一滤筒(12),所述第一滤筒(12)的外侧均设置有第二滤筒(13),所述第一滤筒(12)以及第二滤筒(13)的底部均与所述环形板(11)固定连接,所述第一滤筒(12)以及第二滤筒(13)的顶部均与圆形板(14)固定连接;

所述第一滤筒(12)与所述第二滤筒(13)之间均填充有活性炭颗粒(15);

所述安装套(7)靠近所述插接套(10)处设置有方便对安装套(7)与插接套(10)进行拆装的弹力机构(16)。

3.如权利要求2所述的一种生态塘用污水尾水处理机构,其特征在于:所述弹力机构(16)包括:所述安装套(7)的内部均开设有滚珠槽,所述滚珠槽的内部均设置有钢珠(17),所述安装套(7)靠近所述钢珠(17)处均滑动连接有升降环(18),所述升降环(18)的外表面均固定连接有连接环(19),所述连接环(19)的外表面均固定连接有施力环(20),所述升降环(18)的底部均设置有弹簧(21),所述弹簧(21)分别设置于所述安装套(7)的内部;

所述升降环(18)的内壁处开设有活动槽(22),所述插接套(10)的外表面处开设有卡槽(23),所述活动槽(22)以及卡槽(23)均与所述钢珠(17)相适配。

4.如权利要求1所述的一种生态塘用污水尾水处理机构,其特征在于:所述搅拌机构(9)包括:所述处理箱(1)的顶部中心处转动连接有空心管(24),所述空心管(24)的内部转动连接有传动轴(25),所述传动轴(25)的底部外表面套设有限位环(40),所述限位环(40)与所述隔板(5)固定连接;

所述传动轴(25)位于所述处理箱(1)内部处的外表面固定连接有蛟龙叶片(41),所述空心管(24)位于所述处理箱(1)内部处的外表面固定连接有数量为三个的搅拌叶(42);

所述处理箱(1)靠近所述空心管(24)处设置有控制空心管(24)与传动轴(25)进行反向旋转的动力机构(26)。

5.如权利要求4所述的一种生态塘用污水尾水处理机构,其特征在于:所述动力机构(26)包括:所述处理箱(1)靠近所述空心管(24)处固定连接有齿轮箱(27),所述传动轴(25)位于所述齿轮箱(27)内部处的外表面固定连接有第一锥齿轮(28),所述第一锥齿轮(28)的一侧啮合有第二锥齿轮(29),所述第二锥齿轮(29)的圆心固定连接有转轴(30),所述转轴(30)远离所述第二锥齿轮(29)的一端与所述齿轮箱(27)转动连接,所述第二锥齿轮(29)的底部啮合有第三锥齿轮(31),所述第三锥齿轮(31)固定于所述空心管(24)的外表面;

所述传动轴(25)的顶端贯穿所述齿轮箱(27)且延伸至电机(32)处,所述电机(32)与所述齿轮箱(27)固定连接,所述传动轴(25)与所述电机(32)的输出端固定连接。

6.如权利要求1所述的一种生态塘用污水尾水处理机构,其特征在于:所述处理箱(1)的底部外表面固定连接有第一固定环(33),所述第一固定环(33)的底部设置有密封垫(34),所述密封垫(34)的底部设置有第二固定环(35),所述第二固定环(35)固定于所述底座(4)的外表面,所述第一固定环(33)的顶部设置有数量为六个的锁紧螺栓(36),所述锁紧螺栓(36)的底端均贯穿所述第一固定环(33)、密封垫(34)以及第二固定环(35)且延伸至螺母(37)处,所述螺母(37)与所述锁紧螺栓(36)螺纹连接。

7.如权利要求1所述的一种生态塘用污水尾水处理机构,其特征在于:所述底座(4)的一侧开设有排水口(38),所述排水口(38)的内部设置有阀门(39)。
