专利号: 2024221021948
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-06-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种钻孔渗水的勘察监测装置,其特征在于,包括:

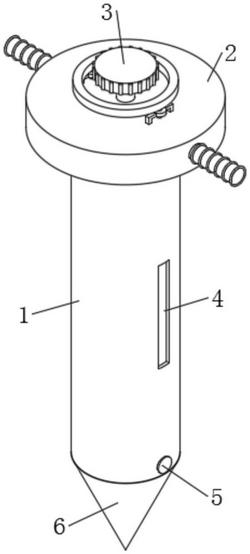

转柱(1),所述转柱(1)的上下两端分别安装有连接盘(2)与钻头(6),所述连接盘(2)的两侧均固定有把手,所述转柱(1)底部的一侧安装有测量器(5);

加固机构(3),所述加固机构(3)位于转柱(1)的内部且用于将转柱(1)与周边土壤进行加固,所述加固机构(3)包括限位机构、插接机构以及驱动机构,所述插接机构位于转柱(1)内部的两侧且用于与周边土壤进行插接,所述驱动机构位于转柱(1)的内部且用于驱动所述插接机构进行工作,所述限位机构位于所述插接机构与转柱(1)之间且用于将所述插接机构进行限位。

2.根据权利要求1所述的一种钻孔渗水的勘察监测装置,其特征在于:所述驱动机构包括转动安装在转柱(1)内部的螺纹杆(31),所述螺纹杆(31)延伸至连接盘(2)的顶部并固定有旋转钮(32)。

3.根据权利要求2所述的一种钻孔渗水的勘察监测装置,其特征在于:所述插接机构包括螺接在螺纹杆(31)外壁的螺纹座(33)以及固定在螺纹座(33)两侧的固定座(34),所述固定座(34)的一侧设置有将周边土壤进行插入的插接组件。

4.根据权利要求3所述的一种钻孔渗水的勘察监测装置,其特征在于:所述插接组件包括铰接在固定座(34)一侧的活动板(35),所述活动板(35)的一侧固定有插板(39),所述转柱(1)的一侧开设有供活动板(35)活动的活动槽,所述活动板(35)与所述活动槽之间设置有将活动板(35)进行定位的定位机构。

5.根据权利要求2所述的一种钻孔渗水的勘察监测装置,其特征在于:所述限位机构包括固定在固定座(34)两侧联动杆,所述联动杆的一侧固定有延长板(37),所述转柱(1)的内部开设有供延长板(37)移动的移动腔,所述延长板(37)与所述移动腔之间连接有弹簧(36)。

6.根据权利要求4所述的一种钻孔渗水的勘察监测装置,其特征在于:所述定位机构包括固定在所述活动槽两侧的限位杆(38),所述活动板(35)的两侧开设有供限位杆(38)滑动的滑槽。

7.根据权利要求4所述的一种钻孔渗水的勘察监测装置,其特征在于:所述活动槽与转柱(1)之间设置有将所述活动槽进行密封的密封机构(4),所述密封机构(4)包括开设在所述活动槽底部的插槽(44)以及开设在所述活动槽顶部的收纳槽,所述收纳槽的内部安装有密封板(45),所述密封板(45)与插槽(44)相对应,且密封板(45)的顶部固定有活动杆(42),所述活动杆(42)的延伸至连接盘(2)的顶部并固定有控制套(41),所述活动杆(42)的外壁套设有限位套(43),所述限位套(43)与连接盘(2)相固定。
