专利号: 2024220862378
申请人: 常州阿克邦幕墙材料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

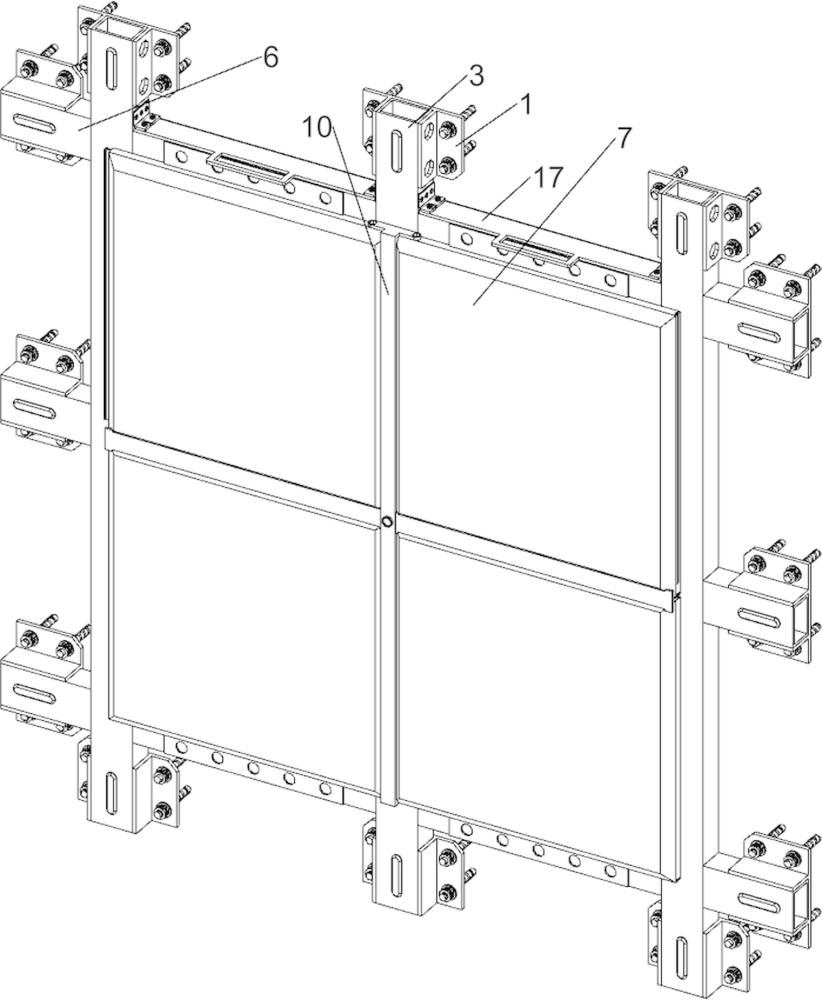

1.一种抗震式铝单板幕墙,包括有第一安装板(1)、第一固定螺栓(2)、主龙骨架(3)、第二安装板(4)、第二固定螺栓(5)、横向龙骨架(6)和铝单板(7),主龙骨架(3)上安装有第一安装板(1),第一安装板(1)上螺纹式设置有多根第一固定螺栓(2),主龙骨架(3)上安装有横向龙骨架(6),横向龙骨架(6)上安装有第二安装板(4),第二安装板(4)上螺纹式设置有多根第二固定螺栓(5),主龙骨架(3)和横向龙骨架(6)互相交错,主龙骨架(3)和横向龙骨架(6)上共同安装有四块铝单板(7),其特征是:还包括滑块(9),铝单板(7)一侧固定连接有滑块(9),铝单板(7)另一侧开设有滑槽(8),相邻的铝单板(7)通过滑块(9)与滑槽(8)滑动连接。

2.根据权利要求1所述的一种抗震式铝单板幕墙,其特征是:还包括填充在各铝单板(7)缝隙间的防水胶(1001),左右两块铝单板(7)之间共同安装有纵向安装板(10),上下两块铝单板(7)之间共同安装有横向安装板(11),横向安装板(11)和纵向安装板(10)互相交错的交接处共同螺纹式设置有第一安装螺栓(12)。

3.根据权利要求1所述的一种抗震式铝单板幕墙,其特征是:还包括开设在横向龙骨架(6)上的安装槽(19),多个横向龙骨架(6)上的安装槽(19)内共同设置有隔板(13),隔板(13)与两侧主龙骨架(3)上共同安装有第一安装角铁(14),两个横向龙骨架(6)和两个主龙骨架(3)之间共同安装有降噪板(15),隔板(13)设置在降噪板(15)与铝单板(7)之间。

4.根据权利要求3所述的一种抗震式铝单板幕墙,其特征是:降噪板(15)为波浪型。

5.根据权利要求1所述的一种抗震式铝单板幕墙,其特征是:横向龙骨架(6)和主龙骨架(3)上共同安装有第二安装角铁(16),两侧两个第二安装角铁(16)底部共同设置有盖板(17),第二安装角铁(16)与盖板(17)和横向龙骨架(6)上共同螺纹式设置有第二安装螺栓(18)。

6.根据权利要求2所述的一种抗震式铝单板幕墙,其特征是:第一安装螺栓(12)上套设有密封圈(20)。

7.根据权利要求1所述的一种抗震式铝单板幕墙,其特征是:第一固定螺栓(2)和第二固定螺栓(5)上均穿设有垫片(21),垫片(21)设置在第一固定螺栓(2)与第一安装板(1)之间及第二固定螺栓(5)和第二安装板(4)之间。
