专利号: 2024220818515
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

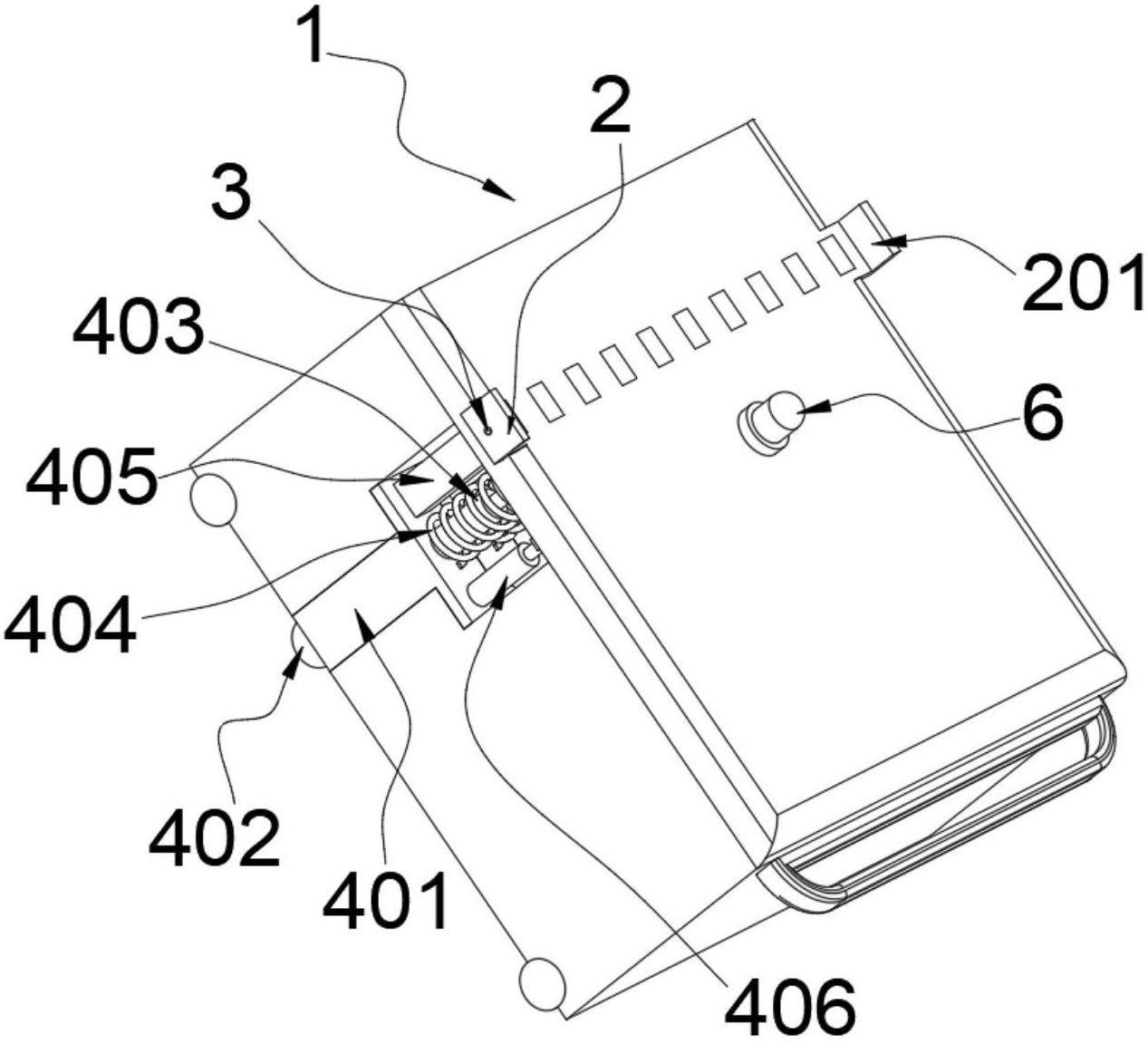

1.一种铝合金型材表面缺陷检测装置,包括装置主体(1)和激光发射器(3),其特征在于:所述装置主体(1)外壁固定安装有固定板(2)和第一阻挡板(201),且装置主体(1)内滑动安装有检测器(4),所述固定板(2)内固定安装有激光发射器(3),所述检测器(4)包括连接杆(401)、滚轮(402)和第二伸缩杆(406),所述连接杆(401)安装在装置主体(1)内,且连接杆(401)底端转动安装有滚轮(402),并且连接杆(401)顶端固定安装有第二伸缩杆(406),所述装置主体(1)内固定安装有触发器(5),且装置主体(1)顶端固定安装有与触发器(5)相对应的报警器(6)。

2.根据权利要求1所述的一种铝合金型材表面缺陷检测装置,其特征在于:所述检测器(4)还包括第一伸缩杆(403)和弹簧(404),所述第一伸缩杆(403)底端固定安装在所述连接杆(401)顶端,且第一伸缩杆(403)顶端与装置主体(1)内壁固定安装,并且第一伸缩杆(403)外壁套设有弹簧(404),所述弹簧(404)一端与第一伸缩杆(403)顶端固定连接,另一端与装置主体(1)内壁固定连接。

3.根据权利要求1所述的一种铝合金型材表面缺陷检测装置,其特征在于:所述检测器(4)还包括第二阻挡板(405),所述第二阻挡板(405)一端固定安装在所述连接杆(401)顶端,另一端贯穿装置主体(1)顶部。

4.根据权利要求1所述的一种铝合金型材表面缺陷检测装置,其特征在于:所述装置主体(1)内安装有多组所述检测器(4)。

5.根据权利要求1所述的一种铝合金型材表面缺陷检测装置,其特征在于:所述报警器(6)和所述激光发射器(3)均与所述触发器(5)连接。

6.根据权利要求1所述的一种铝合金型材表面缺陷检测装置,其特征在于:所述激光发射器(3)在固定板(2)上的安装位置与装置主体(1)顶端位于同一水平线,且激光发射器(3)的发射方向与第二阻挡板(405)和第一阻挡板(201)位于同一直线上。

7.根据权利要求1所述的一种铝合金型材表面缺陷检测装置,其特征在于:所述触发器(5)固定安装在装置主体(1)的内壁,且触发器(5)在第二伸缩杆(406)的上方,并且触发器(5)与第二伸缩杆(406)的间距为5mm。

8.根据权利要求1所述的一种铝合金型材表面缺陷检测装置,其特征在于:所述连接杆(401)截面呈T形设计。
