专利号: 2024220589304
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-06-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

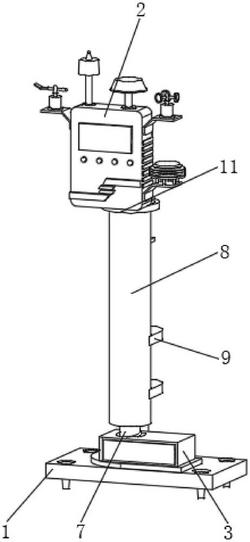

1.一种组合式环境自动检测仪器,包括底座(1)和环境自动检测仪器本体(2),所述底座(1)的顶部固定安装有防护箱(3),所述环境自动检测仪器本体(2)的后面固定安装有安装套(16),所述安装套(16)两侧的内壁开设有卡槽(17),所述底座(1)两侧的内部贯穿有两个地拴;

其特征在于,还包括:所述防护箱(3)右侧的内部设置有伺服电机本体(4),所述伺服电机本体(4)的输出轴通过联轴器固定安装有第一齿轮(5),所述第一齿轮(5)的左侧安装有第二齿轮(6),所述第二齿轮(6)的内部贯穿有螺纹杆(7),所述螺纹杆(7)的外壁套设有伸缩套(8);

所述伸缩套(8)的顶部贯穿安装有固定座(11),所述固定座(11)的内部贯穿有转杆(12),所述转杆(12)的外壁套设有挡板(13),所述挡板(13)的内部贯穿有五个定位螺栓(14),所述转杆(12)的外壁套设有安装座(15),所述安装座(15)左侧的外壁套设有安装套(16)。

2.根据权利要求1所述的一种组合式环境自动检测仪器,其特征在于:所述伸缩套(8)的后面固定安装有两块导向板(9),所述导向板(9)的内部贯穿有导杆(10)。

3.根据权利要求1所述的一种组合式环境自动检测仪器,其特征在于:所述安装座(15)的内部开设有两个凹槽(18),所述凹槽(18)的内部贯穿有移动板(19),所述移动板(19)的左侧固定安装有压缩弹簧(20),所述压缩弹簧(20)的末端固定连接有卡球(21),且卡球(21)末端贯穿安装座(15),所述移动板(19)的右侧固定安装有强力弹簧(23),且强力弹簧(23)末端固定连接安装座(15)内壁,所述强力弹簧(23)的内部包裹有伸缩杆(22),且伸缩杆(22)末端贯穿安装座(15)。

4.根据权利要求1所述的一种组合式环境自动检测仪器,其特征在于:所述第一齿轮(5)与第二齿轮(6)之间为啮合连接,所述第二齿轮(6)与螺纹杆(7)之间为固定连接。

5.根据权利要求2所述的一种组合式环境自动检测仪器,其特征在于:所述伸缩套(8)与螺纹杆(7)之间为移动连接,所述伸缩套(8)与导向板(9)之间为紧密贴合。

6.根据权利要求1所述的一种组合式环境自动检测仪器,其特征在于:所述转杆(12)与固定座(11)之间为转动连接,所述转杆(12)与挡板(13)之间为固定连接,且定位螺栓(14)与挡板(13)和固定座(11)之间为拆卸连接。

7.根据权利要求3所述的一种组合式环境自动检测仪器,其特征在于:所述移动板(19)与凹槽(18)之间为移动连接,所述移动板(19)与压缩弹簧(20)和伸缩杆(22)之间为紧密贴合。

8.根据权利要求3所述的一种组合式环境自动检测仪器,其特征在于:所述安装套(16)与安装座(15)之间为拆卸连接,所述安装套(16)与卡槽(17)之间为一体化设置,且卡槽(17)与卡球(21)之间为相匹配设置。
