专利号: 2024220351565
申请人: 黑龙江城典建设有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

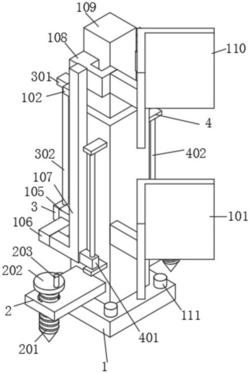

1.一种建筑工程主体施工模板快速定位装置,包括支撑座(1);其特征在于:所述支撑座(1)的一侧固定连接有固定定位直角挡板(101);所述支撑座(1)的一侧固定连接有两个连接板(102);所述连接板(102)的顶部固定连接有驱动电机(103);所述驱动电机(103)的输出端固定连接有螺杆(104);所述螺杆(104)的表面螺纹连接有移动块(105);所述移动块(105)的两侧均固定连接有第一连接杆(106);所述第一连接杆(106)的一侧固定连接有第二连接杆(107);所述第二连接杆(107)的一侧固定连接有连接块(108);所述连接块(108)的一侧固定连接有调节杆(109);所述调节杆(109)的表面与支撑座(1)的内部滑动连接;所述连接块(108)的一侧固定连接有移动定位直角挡板(110);所述支撑座(1)的表面螺纹连接有固定螺柱(111)。

2.根据权利要求1所述的一种建筑工程主体施工模板快速定位装置,其特征在于:所述支撑座(1)的两侧均固定连接有固定板(2);所述固定板(2)的表面螺纹连接有定位螺锥(201);所述定位螺锥(201)的顶部固定连接有转动盘(202);所述转动盘(202)的顶部固定连接有把手(203)。

3.根据权利要求1所述的一种建筑工程主体施工模板快速定位装置,其特征在于:所述移动块(105)的一侧固定连接有限位滑块(3);所述连接板(102)的一侧固定连接有固定块(301);所述限位滑块(3)的内部滑动连接有限位滑杆(302);所述限位滑杆(302)的两端均贯穿限位滑块(3)与固定块(301)固定连接。

4.根据权利要求1所述的一种建筑工程主体施工模板快速定位装置,其特征在于:所述支撑座(1)的两侧均固定连接有两个辅助块(4);所述第二连接杆(107)的一侧固定连接有导向滑块(401);所述导向滑块(401)的内部滑动连接有导向滑杆(402);所述导向滑杆(402)的两端均贯穿导向滑块(401)与辅助块(4)固定连接。

5.根据权利要求1所述的一种建筑工程主体施工模板快速定位装置,其特征在于:所述调节杆(109)的两侧均固定连接有滑动块(5);所述支撑座(1)的内部开设有与滑动块(5)配合使用的滑动槽(501)。

6.根据权利要求1所述的一种建筑工程主体施工模板快速定位装置,其特征在于:所述螺杆(104)的底部套设连接有限位轴承(6);所述限位轴承(6)的底部与连接板(102)固定连接。

7.根据权利要求1所述的一种建筑工程主体施工模板快速定位装置,其特征在于:所述固定螺柱(111)的数量为四个;所述固定螺柱(111)均匀分布在支撑座(1)的表面。
