专利号: 2024219813737
申请人: 河北宝森市政工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

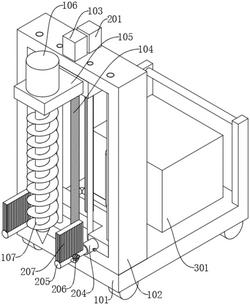

1.一种建筑用电子打桩定位装置,包括用于升降螺旋转动钻孔的钻孔组件,所述钻孔组件上安装有用于存水和泵送水的供水组件,其特征在于:还包括所述供水组件前面设置的用于从两侧升降冲洗并洗刷的清洁组件;

所述清洁组件包括清洁电机(201),所述清洁电机(201)下面安装有清洁丝杆(202),所述清洁丝杆(202)上设置有安装板(203),所述安装板(203)前面两侧对称设置有两个锁紧套(204),所述锁紧套(204)内转动安装有喷管(205),所述喷管(205)一侧设置有喷头(206),所述喷管(205)上面设置有毛刷(207)。

2.根据权利要求1所述的一种建筑用电子打桩定位装置,其特征在于:所述钻孔组件包括车架(101),所述车架(101)上面前端安装有升降架(102),所述升降架(102)上面安装有钻孔电机(103),所述钻孔电机(103)下面设置有钻孔丝杆(104),所述钻孔丝杆(104)上安装有升降板(105),所述升降板(105)上面安装有转动电机(106),所述转动电机(106)下面安装有钻杆(107)。

3.根据权利要求1所述的一种建筑用电子打桩定位装置,其特征在于:所述供水组件包括水箱(301),所述水箱(301)底部前面安装有水泵(302),所述水泵(302)上设置有输水管(303),所述输水管(303)远离所述水泵(302)的一端安装有分流管(304)。

4.根据权利要求1所述的一种建筑用电子打桩定位装置,其特征在于:所述锁紧套(204)上设置有锁紧销(208)。

5.根据权利要求2所述的一种建筑用电子打桩定位装置,其特征在于:所述升降架(102)与所述车架(101)焊接连接,所述升降板(105)与所述升降架(102)滑动连接。

6.根据权利要求3所述的一种建筑用电子打桩定位装置,其特征在于:所述喷管(205)与所述分流管(304)转动密封连接。
