专利号: 2024219735649
申请人: 新乡县祥宏建筑材料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

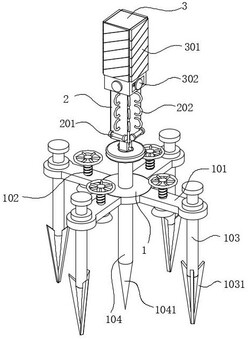

1.一种建筑施工场地的定位桩,包括底盘(1)、绕线柱(2)和警示柱(3),其特征在于:所述底盘(1)内贯通式固定有柱筒(104),所述柱筒(104)的底端固定有锥头(1041),所述底盘(1)的外周固定有呈环形阵列分布的支板(101),所述支板(101)远离底盘(1)的端部内竖直贯穿插接有插杆(103),所述支板(101)的中部竖直贯穿式螺纹连接有螺杆(102);

所述警示柱(3)的外周面上粘贴有警示条(301),所述警示条(301)下方的警示柱(3)内贯穿开设有通槽(303),且通槽(303)内固定有激光笔(304);

所述警示柱(3)的底部固定有绕线柱(2),所述绕线柱(2)的底部固定有方形柱(203),且方形柱(203)的下部插入柱筒(104)内开设的方槽(1042)中,所述绕线柱(2)两个相邻的侧边上固定有气泡水平仪(201),且气泡水平仪(201)上方的所在绕线柱(2)侧面上还固定有穿绳耳(202)。

2.根据权利要求1所述的一种建筑施工场地的定位桩,其特征在于:所述螺杆(102)的底部固定有垫块(1021),所述插杆(103)下部的外周固定有呈环形阵列分布的尖齿(1031),所述插杆(103)上部伸出支板(101)的部分固定有两块圆板(1032)。

3.根据权利要求1所述的一种建筑施工场地的定位桩,其特征在于:所述柱筒(104)顶部的外周固定有端头(105)。

4.根据权利要求1所述的一种建筑施工场地的定位桩,其特征在于:所述方槽(1042)与方形柱(203)的尺寸适配,所述方形柱(203)内横向贯穿开设有等距分布的插孔(2031),且位于方槽(1042)上方的第一个插孔(2031)内插接有插销(2032),插销(2032)的两端部伸出插孔(2031)并置于柱筒(104)上端。

5.根据权利要求1所述的一种建筑施工场地的定位桩,其特征在于:两个所述气泡水平仪(201)相靠近的绕线柱(2)侧边上也固定有穿绳耳(202)。

6.根据权利要求1所述的一种建筑施工场地的定位桩,其特征在于:所述激光笔(304)的笔头处朝向通槽(303)外,且所述警示柱(3)除去激光笔(304)笔头指向面的剩余三面上皆固定有定位片(302),且定位片(302)中心与激光笔(304)笔头中心处于同一水平面上。

7.根据权利要求1所述的一种建筑施工场地的定位桩,其特征在于:所述方形柱(203)、绕线柱(2)、警示柱(3)的横截面尺寸依次增加。
