专利号: 2024219651338
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-06-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种LED灯具散热结构,其特征在于,包括:

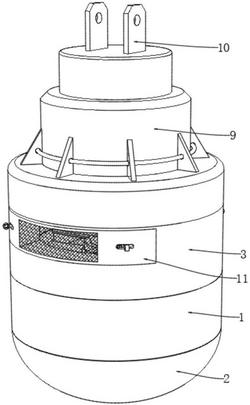

壳体(1),其作为整体LED灯具的基础安装构件,用于提供安装LED灯具和保护作用,所述壳体(1)下部安装有透明灯罩(2),所述壳体(1)上部设置有安装壳(3),所述安装壳(3)上部设置有安装块(9),所述安装块(9)上部设置有插座(10),所述安装壳(3)内部两侧均设置有散热板(11);

更换机构(13),其设置在散热板(11)内部,方便LED灯具组件的更换和维护;

散热机构(4),其设置在安装壳(3)的内部,用于对LED灯具散热散热,所述散热机构(4)包括固定壳(401),所述固定壳(401)固定连接在安装壳(3)的内部,所述固定壳(401)内部固定连接有散热风扇(402),所述散热风扇(402)外部左侧设置散热翅片(403),所述散热翅片(403)安装在所述安装壳(3)的内部。

2.根据权利要求1所述的一种LED灯具散热结构,其特征在于:所述更换机构(13)包括移动块(1301),所述移动块(1301)滑动连接在散热板(11)的内部,所述移动块(1301)外部左侧固定连接有插杆(1305),所述散热板(11)内部固定连接有伸缩杆(1302),所述伸缩杆(1302)顶部固定连接在所述移动块(1301)的外部,所述伸缩杆(1302)外部套设有弹簧(1303),所述移动块(1301)外部固定连接有握把(1304)。

3.根据权利要求1所述的一种LED灯具散热结构,其特征在于:所述安装壳(3)外部右侧固定连接有第二外螺纹(7),所述安装块(9)内部设置有第二内螺纹(8),所述第二外螺纹(7)与所述第二内螺纹(8)为螺纹连接。

4.根据权利要求1所述的一种LED灯具散热结构,其特征在于:所述壳体(1)内部安装有LED灯板(17)。

5.根据权利要求1所述的一种LED灯具散热结构,其特征在于:所述安装壳(3)外部左侧固定连接有第一外螺纹(5),所述壳体(1)内部设置有第一内螺纹(6),所述第一外螺纹(5)与所述第一内螺纹(6)为螺纹连接。

6.根据权利要求2所述的一种LED灯具散热结构,其特征在于:所述安装壳(3)内部开设有插孔(14),所述插杆(1305)与所述插孔(14)相插接。

7.根据权利要求2所述的一种LED灯具散热结构,其特征在于:所述散热板(11)内部前侧开设有第一通孔(15),所述握把(1304)滑动连接在所述第一通孔(15)的内部,所述散热板(11)内部开设有第二通孔(16),所述插杆(1305)滑动连接在所述第二通孔(16)的内部。

8.根据权利要求2所述的一种LED灯具散热结构,其特征在于:所述散热板(11)内部开设有安装腔(12),所述伸缩杆(1302)固定连接在所述安装腔(12)的内部,所述移动块(1301)滑动连接在所述安装腔(12)的内部。
