专利号: 2024219530808
申请人: 宁波大秦建设有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-22
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

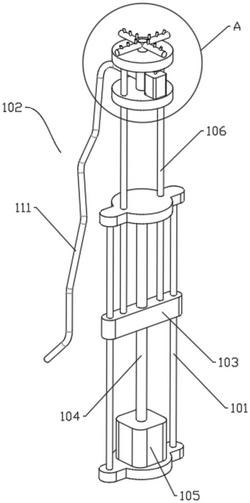

1.一种园林浇水装置,包括立架;其特征在于,

还包括浇水组件;

所述浇水组件包括滑块、转动螺杆、第一电机、升降架、固定头、转动头、多个支管、多个喷头、软管和驱动机构;

所述滑块与所述立架滑动连接,并被所述立架贯穿;所述转动螺杆与所述立架转动连接,并与所述滑块螺纹连接,且穿过所述滑块;所述第一电机与所述立架固定连接,并位于所述立架一侧;所述第一电机的输出端与所述转动螺杆固定连接;所述升降架与所述滑块固定连接,并与所述立架滑动连接,且穿过所述立架;所述固定头与所述升降架固定连接,并位于所述升降架一侧;所述转动头与所述固定头转动连接,并与所述升降架转动连接,且位于所述升降架一侧;多个所述支管分别与所述转动头连通,并分别位于所述转动头侧边;

每一所述支管上设置多个所述喷头;所述软管与所述固定头连通,并位于所述固定头一侧;

所述驱动机构设置在所述转动头侧边。

2.如权利要求1所述的一种园林浇水装置,其特征在于,

所述升降架包括两个支杆、第一固定盘和第二固定盘;两个所述支杆分别与所述滑块固定连接,并分别与所述立架滑动连接,且分别穿过所述立架;所述第一固定盘分别与两个所述支杆固定连接,并与所述固定头固定连接,且分别被两个所述支杆贯穿;所述第二固定盘分别与两个所述支杆固定连接,并与所述转动头转动连接,且被所述转动头贯穿。

3.如权利要求2所述的一种园林浇水装置,其特征在于,

所述驱动机构包括第二电机、小齿轮和大齿轮;所述第二电机与所述第一固定盘固定连接,并位于所述第一固定盘顶部;所述小齿轮与所述第二电机的输出端固定连接,并位于所述第二电机顶部;所述大齿轮与所述转动头固定连接,并与所述小齿轮啮合。

4.如权利要求3所述的一种园林浇水装置,其特征在于,

所述园林浇水装置还包括固定组件;所述固定组件设置在所述立架底部。

5.如权利要求4所述的一种园林浇水装置,其特征在于,

所述固定组件包括安装座、多个第一升降螺杆、多个第一尖头和多个第一旋钮;所述安装座与所述立架固定连接,并位于所述立架底部;多个所述第一升降螺杆分别与所述安装座螺纹连接,并分别穿过所述安装座;多个所述第一尖头分别与多个所述第一升降螺杆固定连接,并分别位于多个所述第一升降螺杆底部;多个所述第一旋钮分别与多个所述第一升降螺杆固定连接,并分别位于多个所述第一升降螺杆顶部。

6.如权利要求5所述的一种园林浇水装置,其特征在于,

所述园林浇水装置还包括两个稳固组件;两个所述稳固组件分别设置在所述立架侧边。

7.如权利要求6所述的一种园林浇水装置,其特征在于,

所述稳固组件包括支架、第二升降螺杆、第二尖头和第二旋钮;所述支架与所述立架固定连接,并位于所述立架一侧;所述第二升降螺杆与所述支架螺纹连接,并穿过所述支架;

所述第二尖头与所述第二升降螺杆固定连接,并位于所述第二升降螺杆底部;所述第二旋钮与所述第二升降螺杆固定连接,并位于所述第二升降螺杆顶部。
