专利号: 202421941206X
申请人: 章丘搏丰工程技术应用有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

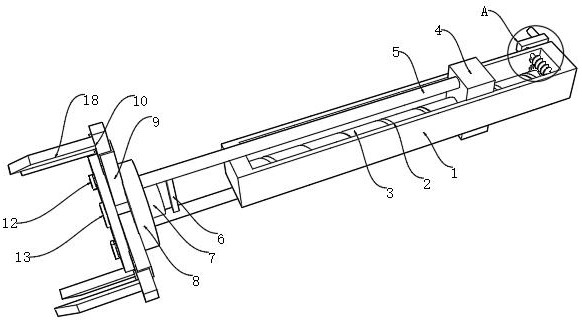

1.一种曲轴油封维修工具,包括圆弧块(8),其特征在于:所述圆弧块(8)的内壁固定连接有电机(7),所述圆弧块(8)的外部固定连接有多个限位块(9),所述限位块(9)的内壁滑动连接有滑块(10),所述滑块(10)的外侧固定连接有连接块(12),所述圆弧块(8)的外侧转动连接有固定块(13),所述固定块(13)的外侧固定连接有转盘(11),所述转盘(11)的外部开设有多个内部槽(14),所述圆弧块(8)的外侧安装有推动组件。

2.根据权利要求1所述的一种曲轴油封维修工具,其特征在于:所述推动组件包括两个滑杆(5),所述滑杆(5)的一端与圆弧块(8)的外侧固定连接,所述滑杆(5)的外部滑动连接有安装件(1),所述安装件(1)的外部开设有衔接槽(2),所述衔接槽(2)的内壁转动连接有螺纹杆(3),所述螺纹杆(3)的外部螺纹连接有螺纹块(4),所述螺纹杆(3)的外部固定连接有蜗轮(17),所述安装件(1)的外部转动连接有摇杆(15),所述摇杆(15)的一端固定连接有蜗杆(16)。

3.根据权利要求1所述的一种曲轴油封维修工具,其特征在于:所述连接块(12)的外部与内部槽(14)的内壁滑动连接,所述连接块(12)设置为T形。

4.根据权利要求1所述的一种曲轴油封维修工具,其特征在于:所述滑块(10)远离限位块(9)的一侧与转盘(11)的外侧滑动连接,所述电机(7)的输出端与固定块(13)的外部固定连接。

5.根据权利要求1所述的一种曲轴油封维修工具,其特征在于:所述连接块(12)的外侧固定连接有夹持板(18),所述夹持板(18)的外侧固定连接有橡胶垫。

6.根据权利要求2所述的一种曲轴油封维修工具,其特征在于:所述螺纹块(4)的纵切面是方形,所述螺纹块(4)的外部与衔接槽(2)的内壁滑动连接。

7.根据权利要求2所述的一种曲轴油封维修工具,其特征在于:所述蜗轮(17)的外部与相应位置蜗杆(16)的外侧啮合连接,所述蜗杆(16)远离摇杆(15)的一端与衔接槽(2)的内壁转动连接。

8.根据权利要求2所述的一种曲轴油封维修工具,其特征在于:所述滑杆(5)的外部固定连接有支撑杆(6),所述摇杆(15)的外部设置有防滑纹。
