专利号: 2024219277890
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

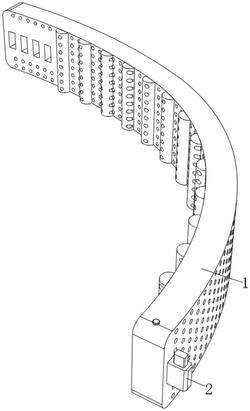

1.一种体育训练保护垫,其特征在于,包括:

保护垫本体(1);

防松机构(2),用于降低保护垫本体(1)连接处松动的所述防松机构(2)设置于保护垫本体(1)的表面;

其中,所述防松机构(2)包括设置于保护垫本体(1)的表面防松部件(201),所述防松部件(201)的表面设置有限位部件(202)。

2.根据权利要求1所述的一种体育训练保护垫,其特征在于:所述防松部件(201)包括固定连接于保护垫本体(1)表面的安装块(2011),所述安装块(2011)的内壁开设有滑槽(2012),所述滑槽(2012)的内壁滑动连接有固定块(2013),所述保护垫本体(1)的表面开设有若干个安装槽(2014),所述安装块(2011)的表面卡接于其中一侧安装槽(2014)的内壁,所述保护垫本体(1)的内部开设有若干个固定槽(2015),所述安装槽(2014)与固定槽(2015)相连通,所述固定块(2013)的表面卡接于其中一侧固定槽(2015)的内壁。

3.根据权利要求2所述的一种体育训练保护垫,其特征在于:所述固定块(2013)的底部固定连接有弹片(2016),所述弹片(2016)的底端固定连接于滑槽(2012)的内底壁。

4.根据权利要求2所述的一种体育训练保护垫,其特征在于:所述固定块(2013)的底部固定连接有拉绳(2017),所述拉绳(2017)的一端依次贯穿安装块(2011)与保护垫本体(1)并固定连接有拉盘(2018)。

5.根据权利要求1所述的一种体育训练保护垫,其特征在于:所述保护垫本体(1)的表面固定连接有等列分布的弹性垫(2019),所述保护垫本体(1)与弹性垫(2019)的表面均开设有等列分布的通孔(20110)。

6.根据权利要求2所述的一种体育训练保护垫,其特征在于:所述限位部件(202)包括开设于安装块(2011)内壁两侧的限位槽(2021),所述限位槽(2021)与滑槽(2012)相连通,所述固定块(2013)的表面两侧均固定连接有限位块(2022),所述限位块(2022)的表面滑动连接于限位槽(2021)的内壁。
