专利号: 2024219031320
申请人: 芜湖红珊瑚生态农业股份有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

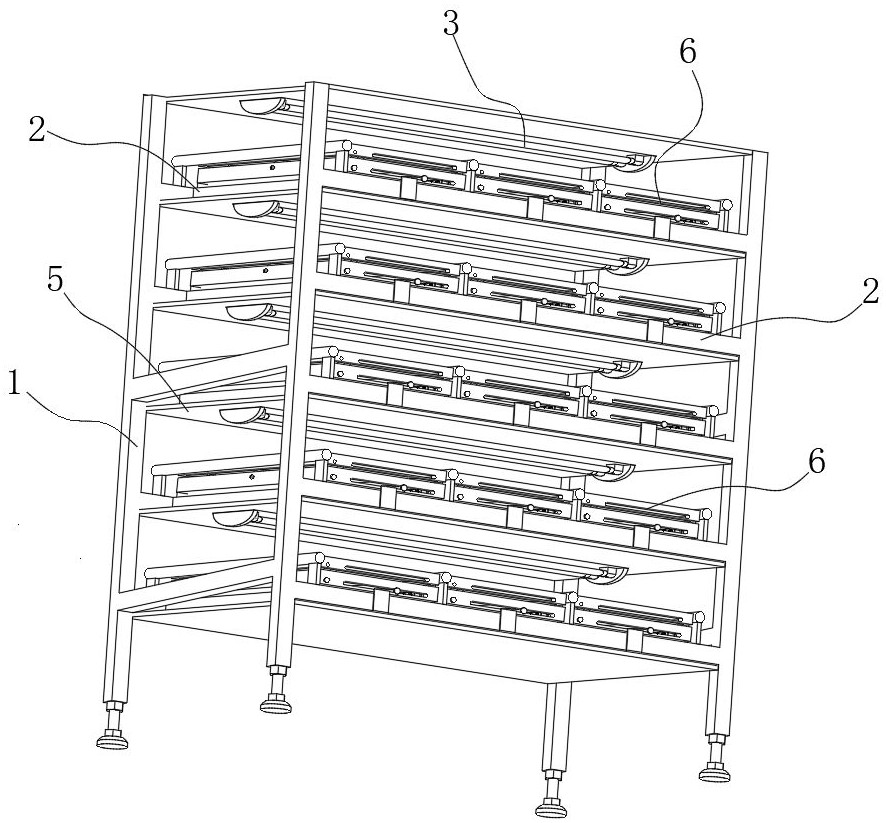

1.一种大棚葡萄育苗支撑架,包括四根成矩形设置的支撑立柱(1),其特征在于:所述支撑立柱(1)上设置有若干层支撑横杆(2),所述支撑横杆(2)上设置有若干对滚轮支撑部(4),每对所述滚轮支撑部(4)的上方设置有一个高度调节机构(8),所述高度调节机构(8)的输出端上设置有一个培育盒(6),所述培育盒(6)上设置有若干个培育槽(7),每层所述支撑横杆(2)的上方设置有层板(5),所述层板(5)的下端设置有植物补光灯(3),所述高度调节机构(8)用于调节培育盒(6)和所述植物补光灯(3)之间的距离。

2.根据权利要求1所述的一种大棚葡萄育苗支撑架,其特征在于:每层所述支撑横杆(2)的上端等距离设置有若干个限位杆(21),相邻的两个所述限位杆(21)之间形成培育盒(6)的放置空间。

3.根据权利要求2所述的一种大棚葡萄育苗支撑架,其特征在于:所述支撑横杆(2)的一端设置有定位块(22),所述培育盒(6)设置在所述放置空间时,所述高度调节机构(8)的一端与所述定位块(22)相接触。

4.根据权利要求1所述的一种大棚葡萄育苗支撑架,其特征在于:所述滚轮支撑部(4)包括安装架(41),所述安装架(41)上开设有安装槽(42),所述安装槽(42)内等距离转动安装有若干个支撑轮(43)。

5.根据权利要求1所述的一种大棚葡萄育苗支撑架,其特征在于:所述高度调节机构(8)包括剪叉式升降机构(82),所述剪叉式升降机构(82)的输出端与连接板(81)相连接,所述连接板(81)与所述培育盒(6)可拆卸相连,所述剪叉式升降机构(82)的输入端与驱动机构相连接。

6.根据权利要求5所述的一种大棚葡萄育苗支撑架,其特征在于:所述驱动机构包括安装盒(88),所述安装盒(88)内固定安装有电机(83),所述电机(83)的输出端与螺杆(84)相连接,所述螺杆(84)转动安装在所述安装盒(88)内,所述螺杆(84)上通过螺纹安装有螺纹套(85),所述螺纹套(85)与移动杆(86)相连接,所述移动杆(86)与所述剪叉式升降机构(82)的输入端相连及额,所述安装盒(88)上开设有导向槽(87),所述移动杆(86)的两端滑动安装在所述导向槽(87)内。
